Блок питания и сигнализации RGY000MBP4 Seitron (Сейтрон) для работы с датчиками типа SGY
Описание стационарного сигнанализатора RGY 000 MBP4 Seitron (Сейтрон):
Сигнализаторы загазованности RGY 000 MBP4 Seitron (Сейтрон) с датчиками типа SGYпредназначены для измерений довзрывоопасных концентраций метана (CH4) и объемной доли оксида углерода (CO) в воздухе, а также сигнализации о превышении предельно-допустимых концентраций оксида углерода и довзрывоопасных концентраций метана в воздухе.
Достоинства сигнализатора загазованности RGY 000 MBP4 Seitron (Сейтрон) :
- возможность подключения до 4х внешних датчиков;
- два реле на каждый канал;
- вспомогательное реле;
- возможность задания в меню двух любых порогов срабатывания для каждого сенсора, а также логики работы выходных реле
- отображение на дисплее концентрации по каждому сенсору отдельно;
- запоминание даты, времени и зоны последнего аварийного срабатывания;
- функция пароля;
- максимальное расстояние от блока до сенсора – 3000 м;
- возможность подключения аккумуляторной батареи ACCSGB12 в качестве резервного источника питания;
- напряжение питания 230В~ -15% +10% 50 Гц;
- максимальный ток через выходные контакты 5(1)А/250В~.
Блоки питания и сигнализации RGY 000 MBP4 являются микропроцессорными устройствами с ЖК-дисплеем и могут устанавливаться на DIN-рейку.
К прибору могут быть подключены от 1 до 4 внешних сенсоров с выходным сигналом 4 ... 20мА типа SGYME0V4NC, SGYME0V4ND для обнаружения метана (СН4) и SGYCO0V4NC для обнаружения угарного газа (СО).
Внешние сенсоры SGYME0V4NC, SGYME0V4ND, SGYCO0V4NC могут поверяться как единая система сигнализации вместе с боком питания и сигнализации RGY 000 MBP4, так и по отдельности (что значительно дороже).
Межповерочный интервал - 1 год.
После включения блок питания и сигнализации RGY 000 MBP4 на дисплее отображает основные данные:

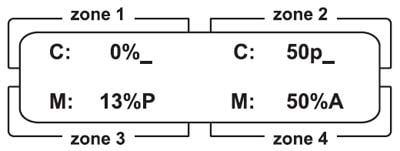

Каждая зона сообщает следующую информацию: первая буква слева означает тип сенсора, подключенный к зоне. Сенсоры могут подключаться к блоку в любой комбинации. Возможен контроль следующих газов: природный газ метан (СН4) – на дисплее буква "M"; угарный газ (СО) – на дисплее буква "C". Значения справа в % НКПР (SGYME0V4NC для сенсоров CH4) или в ppm (SGYCO0V4NC для сенсоров СО) – это значения концентрации, полученные сенсором в конкретной зоне.
Последняя буква в строке каждой зоны означает состояние работы сенсоров:
"_" – состояние активной зоны;
"G" – сигнал неисправности сенсора (2 mA);
"F" – ("Fault") Ошибка: сигнал ошибки на линии сенсора (0 mA);
"Р" – ("Prealarm") Предварительная тревога: сигнал предварительной тревоги;
"А" – ("Alarm") Тревога: сигнал основной тревоги.
Функция предварительной и основной тревоги. Сигнализатор загазованности RGY 000 MBP4 может отдельно контролировать состояние предварительной и основной тревоги, управляя каждым выходным реле (контакты реле нормально разомкнуты). При срабатывании порога предварительной тревоги на каком-либо сенсоре блок RGY 000 MBP4 активирует соответствующее этому сенсору реле предварительной тревоги и начинает мигать красный индикатор. Если концентрация газа в зоне сенсора продолжает повышаться и достигает заданного порога основной тревоги, блок активирует реле аварии, красный индикатор начинает непрерывно гореть и включается звуковой сигнал. Если концентрация снижается ниже пороговых значений, реле возвращаются в исходное состояние. Но если в меню задано "ручное", для возврата контактов этих реле необходимо нажать кнопку "RESET" на лицевой панели блока.
Вспомогательное реле. Блок сигнализации Сейтрон RGY 000 MBP4 имеет также вспомогательное реле с перекидными контактами. Оно переключается в случае срабатывания реле предварительной или главной тревоги в любой зоне.
Отображение последнего срабатывания тревоги. Блок питания и сигнализации в состоянии запоминать дату и время последнего состояния тревоги в каждой зоне. Эти данные отображаются на дисплее после нажатия и удерживания в течение 3-х секунд кнопки "RESET".
Режимы работы реле предварительной тревоги ('Zone1 pr mode'): В этом подменю имеется возможность конфигурации работы реле предварительной тревоги в следующих режимах:
- ' L '- ('Locked'). При выборе этого режима реле предварительной тревоги активизируется и не возвращается в исходное положение при понижении концентрации газа. В этом случае для возврата контактов реле в исходное положение нужно нажать кнопку "RESET" на лицевой панели блока.
- ' O ' - ('Open'). При этой опции наоборот при снижении концентрации газа ниже уровня предварительной тревоги контакты реле возвращаются в исходное положение. В этом случае можно вывести на дисплей показания даты и времени последнего срабатывания реле предварительной тревоги. Для этого необходимо нажать и удерживать в течение нескольких секунд кнопку "RESET".
Режимы работы реле главной тревоги ('Zone1 al mode'): Принцип функционирования реле главной тревоги так же может быть задан значениями ' L ' и ' O ' как и реле предварительной тревоги.
Настройка вспомогательного реле ('Aux relay mgmt'): В этом меню есть возможность управления вспомогательным реле. Для его отключения нужно выбрать функцию 'DISAB ', в противном случае существует три способа настройки этого реле:
- ' FAULT ' (ошибка): при выборе этого параметра реле срабатывает при обнаружении ошибки сенсора или на линии;
- ' PREAL ' (предварительная тревога): выбирая этот параметр сигнализатор RGY 000 MBP4 активизирует реле в случае, если какой-либо сенсор любой зоны срабатывает по предварительной тревоге. Помимо реле предварительной тревоги срабатывает и это реле
- ' ALARM ' (главная тревога): выбирая этот параметр прибор активизирует реле при срабатывании какого-либо сенсора любой зоны по основной тревоге. Помимо реле главной тревоги срабатывает и это реле.
Напряжение питания RGY 000 MBP4 230В~ подключается к клеммам 2 и 3. К клеммам 6 и 7 возможно подключение аккумуляторной батареи (Код: ACCSGB12) для обеспечения работоспособности прибора при отключении напряжения. Клеммы 15, 16 и 17 вспомогательного реле могут быть использованы для подключения сирены или дополнительного сигнального устройства, а также электромагнитных клапанов Н.З или Н.О. Сигнализатор имеет два реле (предварительная и основная тревога) на каждый канал.
Технические характеристики блока сигнализации и питания RGY000MBP4 Seitron (Сейтрон):
| Характеристики RGY000MBP4 | Значения |
|---|---|
| Напряжение питания | 230В~ –15%+10% 50Гц |
| Потребляемая мощность | не более 10 ВА |
| Время прогрева сигнализатора RGY000MBP4 | не более 60 секунд |
| Время непрерывной работы сигнализатора без корректировки выходного сигнала | не менее 6 месяцев |
| Выходы: - реле тревоги - вспомогательное реле |
2A @ 230В~ 5A @ 230В~ максимальный ток через выходные контакты реле 5(1)A / 250B |
| Расстояние до сенсора (сечение - длина) :
- медный 3-х жильный кабель с сечением 0,75мм2 |
1020 м 1300 м 2000 м 3300 м |
| Тип сенсоров:
- природный газ (СН4), - оксид углерода (СО) |
SGYME0V4NC, SGYME0V4ND, SYMN |
| Диапазон измерения: - метан (СН4) - угарный газ (СО) |
0% ... 50% НКПР 0 ... 500 ppm |
| Пороги предварительной и основной тревоги настраиваемые: - метан (СН4) - угарный газ (СО) |
1% ... 50% НКПР 0 ... 500 ppm |
| Пределы допускаемой основной погрешности приведенной:
- по каналу метана (СН4): |
±10% ±25% |
| Обозначение сигналов: - зеленый сигнал, - желтый мигающий, - красный сигнал, - красный мигающий |
нормальная работа неисправность сенсора, неисправность линии основная тревога предварительная тревога |
| Степень защиты блока индикации RGY000MBP4 | IP30 |
| Температура хранения блока индикации | от -10°С до 50°С |
| Габаритные размеры блока индикации сигнализатора, мм | 158х90х71 |
| Масса блока индикации сигнализатора RGY000MBP4, кг, не более | 0,9 |
| Срок службы сенсоров:
- на метан (СН4) - на угарный газ (СО) |
не менее 5 лет не менее 3 лет |
| Условия эксплуатации блока контроля и управления RGY000MBP4 | |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность воздуха | от 20% до 80% (при темп. 25°С) без конденсата |
| Атмосферное давление | от 84 до 106,7 кПа |
Документы:
Мы предлагаем для поставки . Блок питания и сигнализации RGY000MBP4 Seitron (Сейтрон) для работы с датчиками типа SGY, артикул 7478 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
