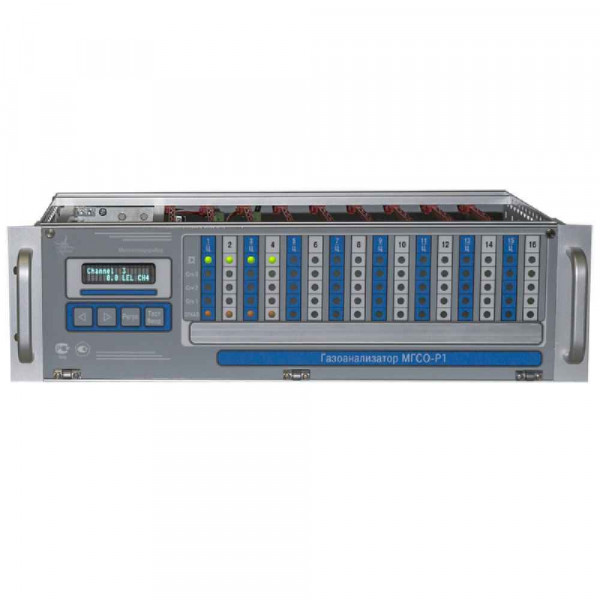

Блок управления и сигнализации Терминал-А арт: 5269
Описание блока управления и сигнализации Терминал-А:
Терминал предназначен для приема аналоговых сигналов 4-20 мА и цифровых сигналов, поступающих по стандартному каналу связи RS-485 (протокол ModBus RTU), от первичных измерительных преобразователей (далее – ПИП) – газоанализаторов или других устройств, их обработки и световой и звуковой сигнализации, а также для управления внешними устройствами посредством замыкания / размыкания «сухих» контактов реле при превышении установленных значений порогов сигнализации.
Терминал состоит из блока питания, индикатора (дисплея), центрального процессора и блоков измерительных (далее – канальных плат), которые обрабатывают аналоговые или цифровые сигналы, приходящие от ПИП. Количество канальных плат может быть от 1 до 8. К одной канальной плате может быть подключено один или два ПИП с использованием аналогового выхода или до 16 ПИП при использовании цифрового канала связи. Это соответствует числу аналоговых измерительных каналов МГСО-Р1 до 16 или числу цифровых измерительных каналов до 128. Конструкция канальной платы является общей для аналогового и цифрового подключения ПИП.
Допускается одновременное подключение как аналоговых, так и цифровых ПИП.
Каждая канальная плата может работать только в одном из двух вариантов – либо ана- логовом либо цифровом. При обнаружении цифровых ПИП на этапе тестирования, канальная плата переходит в режим работы с цифровыми ПИПми. При использовании смешанного ва- рианта, т.е одни платы работают по «аналогу» а другие по «цифре» выключаются функции сигнализации и автоматического поиска ПИП превышения концентрации и отказов, поэтому использовать «смешанный» вариант не рекомендуется.
Терминал устанавливают вне взрывоопасной зоны. Может использоваться как автономно, так и в составе информационно-измерительных комплексов.
По стандартным каналам связи к терминалу могут быть подключены различные типы датчиков: ГСО-Р1, ГСО-2,ГСО-3, а также датчики других производителей. Конструкция терминала допускает одновременное подключение как аналоговых, так и цифровых газоанализаторов.
Область применения терминала-А:
Химические производства, производства нефте-газодобычи,транспортирования и хранения нефтепродуктов и газов, а также производства, влияющие на состояние здоровья людей и экологическое состояние окружающей среды. Кроме того, терминал в составе системы газового анализа может найти применение в сельскохозяйственных и транспортных производствах.
Технические характеристики:
| Параметр | Значения | |
|---|---|---|
| Состав | Блок питания, центральный процессор, дисплей, органы управления, канальные платы, которые обрабатывают аналоговые и цифровые сигналы, приходящие от датчиков | |
| Количество канальных плат | От 1 до 8 | |
| Число измерительных каналов | К каждой канальной плате подключаются 1 или 2 датчика по каналу 4-20 мА или до 16 датчиков по каналу RS-485 (ModBus RTU). Число канальных плат надо умножить на число подключенных к каждой плате датчиков: При использовании аналоговых выходов датчиков до 8*2=16; При использовании цифровых выходов через разъем RS-485 до 8*16=128 |
|
| Реле | При превышении установленных значений порогов сигнализации терминал осуществляет замыкание / размыкание «сухих» контактов реле для управления внешними устройствами. При возникновении неисправности в датчике, терминал осуществляет размыкание “сухих” контактов реле неисправности. |
|
| Питание терминала | От сети переменного тока 220 В /50 Гц или от резервного источника постоянного тока напряжением 24 В, при максимальном токе до 7 А. Потребляемая мощность не более 200 Вт. Переключение на источник резервного питания и обратно без отключения терминала. | |
| Обеспечение питания датчиков | В цифровом варианте питание датчиков осуществляется от внешнего источника. При подключении не более 16 цифровых датчиков (не более двух цифровых датчиков к одной канальной плате) питание может осуществляться от терминала. | |
| Отображение результатов измерений на дисплее | Результаты измерений для контролируемого газа отображаются как в объемных долях, %, так и в % НКПР, а также в других единицах измерения (по требованию Заказчика). | |
| Температура эксплуатации | От минус 10 до 45 °С при относительной влажности до 95% при температуре 35 °С | |
| Степень защиты | IP20 | |
| Вид климатического исполнения | Соответствует классу УХЛ 1 по ГОСТ 15150-69 | |
| Расстояние до датчиков | До 1200 м | |
| Изменение порогов сигнализации | Для аналоговых датчиков производится с помощью специального ПО по каналу RS-232 или с использованием кнопок терминала в режиме редактирования порогов. Изменение порогов сигнализации цифровых датчиков производится с помощью специального ПО. Значения порогов срабатывания реле самих датчиков программируются и хранятся в памяти датчика независимо от программирования терминала. | |
| Тестирование | Каждое включение терминала сопровождается запуском тестового режима. | |
| Энергонезависимая память | Терминал имеет энергонезависимую память для фиксации аварийных ситуаций: превышения порогов по аналоговым каналам, а также нарушения связи. | |
| Габаритные размеры, масса | Размеры терминала соответствуют размерам 3U * 19″ стандартного европейского конструктива, предназначенного для встраивания в стойку, мм, не более 133*266*483. Масса терминала не более 5 кг. | |
Вид задней панели терминала:
Комплект поставки:
- терминал с заказанным количеством канальных плат и ответной частью разъёмов для подключения ПИП к канальным платам;
- кабель питания;
- руководство по эксплуатации КБРЕ.413311.008 РЭ;
- ПО на цифровом носителе (компакт-диск).
Документы:
Мы предлагаем для поставки . Блок управления и сигнализации Терминал-А арт: 5269, артикул 5269 по цене 204 700 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
