Расходомер из нержавеющей стали KFL-DC MAG 4000
Описание расходомера из нержавеющей стали KFL-DC MAG 4000:
Расходомеры MAG 4000 предназначены для измерения расхода воды и практически любых агрессивных жидкостей на территориях предприятий, с повышенными требованиями к чистоте и коррозионной стойкости.
Все части расходомеров MAG 4000, включая корпус, расходомерный участок и фланцы полностью выполнены из нержавеющей стали 304. Материал электродов: Нержавеющая сталь 316, титановый сплав, тантал, карбид вольфрама, платинородиевый сплав. Материал внутреннего покрытия: резина, полифторэтилен или полиуретан. Вместе с тем приборы имеют высокий уровень защиты от наводок и помех.
Расходомеры MAG 4000 являются самым доступным вариантом для безопасного и высокоточного учёта расхода жидкостей на химических заводах. Устойчивость к коррозии позволяет использовать их в условиях разбрызгивания морской воды, в портах и морских судах. Модели с диаметрами измерительных участков от DN10 востребованы в лабораториях и испытательных стендах. Эти приборы не содержат движущихся частей и эксплуатируются долгие годы без технического сопровождения, что является очень важным фактором для промышленных линий.
Оборудование полностью сертифицировано и может быть использовано, как для технического, так и для коммерческого учёта.
Отличительные особенности:
- доступная цена расходомера, ниже, чем у других российских и европейских брендов,
- широкий выбор комплектаций под большинство условий применения,
- простая автоматизация — 4…20мА и RS-485 в базовой комплектации, бесплатный облачный сервис,
- быстрая поставка — самые популярные Ду на складе.
Технические характеристики:
| Характеристика | Значение |
|---|---|
Диаметр номинальный, мм |
DN10…DN200 |
Материал корпуса |
Нержавеющая сталь |
Материал электродов |
Нержавеющая сталь AISI 316L Титановый сплав Монель (никелевый сплав) Танталовый сплав Платиново-иридиевый сплав |
Внутреннее покрытие (футеровка) |
Фторопласт PTFE Полиуретан |
Диапазон измерения, м3/ч |
0,14…14 (скорость 0,5 м/с) |
Диапазон измерения, м3/ч |
2,8…283 (скорость 10 м/с) |
Температура рабочей среды, °C |
-25…+180 |
Температура окружающей среды, °C |
-10…+50 |
Влажность относительная, % |
≤ 75 |
Давление рабочей среды, бар |
1,6-4,0 МПа |
Погрешность, % |
±0,5 |
Электропроводность, мкСм/см |
От 5 и более |
Класс защиты |
IP65 (Моноблок или выносной) IP67 (Моноблок ) IP68 (Выносной преобразователь) |
Напряжение, В |
85-240/АС 20…36/DC |
Автономное питание |
Литиевая батарея |
Импульсный сигнал вых., л/имп |
0,001…1000 (настраиваемый) |
Токовый сигнал вых., мА |
4…20 (HART) |
Цифровой выход |
RS485 (MODBUS, PROFIBUS) |
Длинна кабеля |
В базе - 5м Максимум - 100м (выносной тип) |

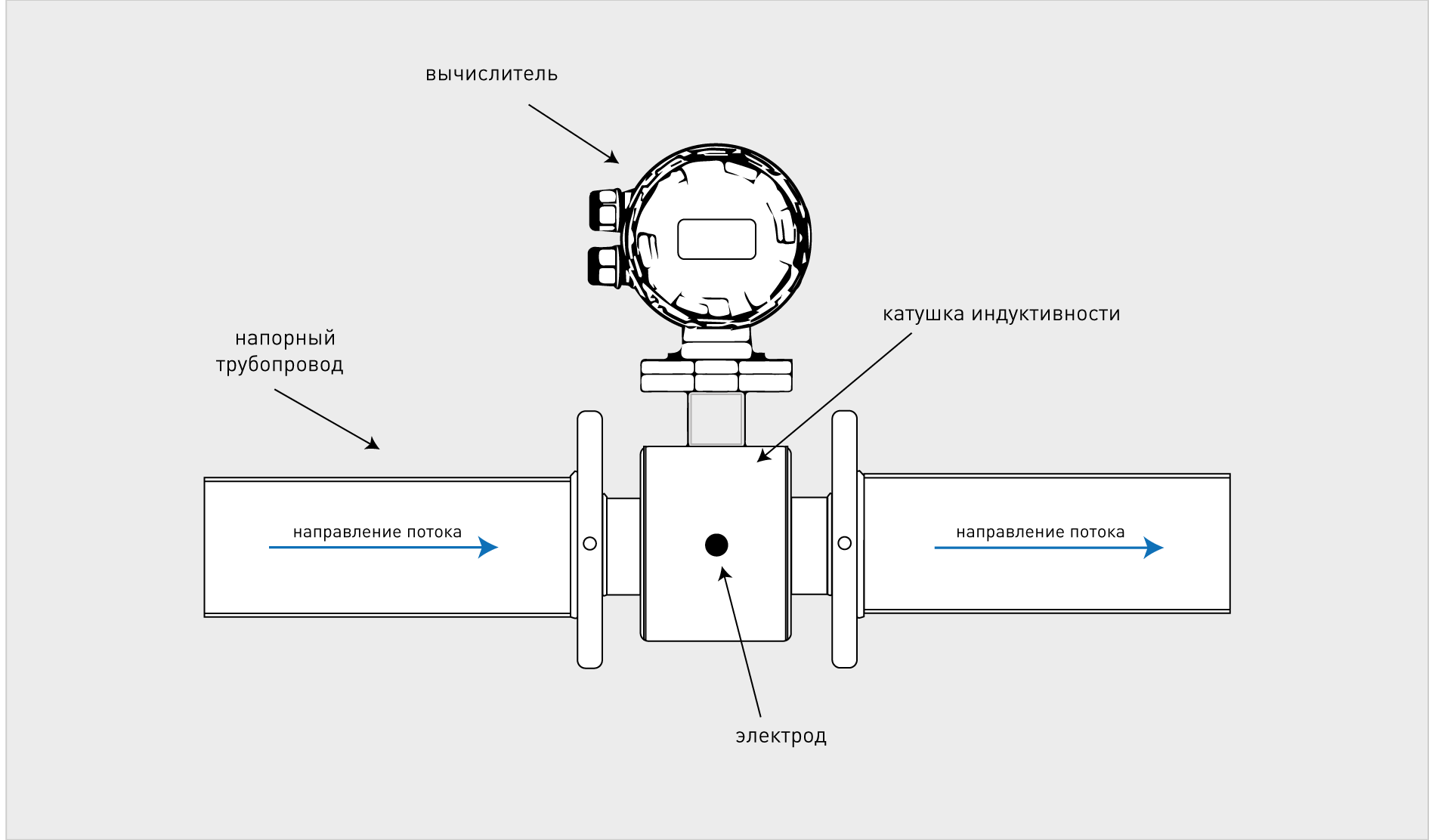

Принцип работы:
Принцип измерения электромагнитных расходомеров серии KFL-DC MAG основан на законе Фарадея.
Принцип измерения электромагнитных расходомеров основан на явлении электромагнитной индукции, согласно которому в проводнике, движущемся в однородном магнитном поле, наводится ЭДС, пропорциональная индукции этого поля, длине проводника и скорости движения проводника.
Если жидкость проводит ток, её перемещение поперёк линий магнитного поля приведёт к возникновению ЭДС, пропорциональной скорости потока.
На практике эта схема реализуется путём установки электромагнитов таким образом, чтобы линии магнитного потока были перпендикулярны потенциальному перемещению потока жидкости, а также установкой пары электродов, фиксирующих наведённую движением потока ЭДС.
Комплект поставки:
| Принадлежность | Характеристика |
|---|---|
| Материал электродов | Нержавеющая сталь AISI 316 |
| Футеровка | PTFE(Т до +180°С) |
| Фланцы | Нержавеющая сталь 304 |
| Давление | 1.6 МПа |
| Степень защиты корпуса | IP65 |
| Конструкция | Моноблок |
| Источник питания | 85…240В/АС |
| Выходные сигналы | 4…20 мА Импульсный RS485 (MODBUS) |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/KAFLON/Описание типа СИ KFL-DC MAG.pdf
