CableScan mini + CST-15 портативный комплект для определения мест повреждения и трассировки кабеля

Код: CableScan mini + CST-15

2 180 000 ₽ с НДС

Доступен для заказа

Официальная поставка

Гарантия лучшей цены

Ежедневные отгрузки

Связаться с отделом продаж:

sales@geekprom.ru

ответ на заявку – не более 30 минут

+7 (968) 907-75-67

с 8:00 до 18:00 по МСК

8-800-600-95-36

бесплатный звонок по РФ

Официальный дилер

— Минимальная стоимость, срок поставки, лучшие условия

— Гарантия производителя

— Работаем с государственными и бюджетными организациями на их условиях

— Помогаем составить ТЗ для процедур, готовим альтернативные КП для формирования НМЦ

Доставка

— Ежедневные отгрузки транспортной компанией ДЛ и СДЭК (довозим до терминала бесплатно)

— Самовывоз ежедневно пн-пт со склада в г. Москве (м. Румянцево)

— Оперативная доставка по Москве и МО (от 1000 руб с НДС)

— Отгрузка любыми транспортными компаниями и курьерскими службами по всей России

Оплата

— Частичная предоплата, полная оплата по факту поставки, работа по договору

— Безналичная оплата с НДС для юридических лиц

— Банковская карта онлайн или оплата наличными при самовывозе для физических лиц

100% Надежность

— Работаем по Вашей форме договора

— Предоставляем все уставные документы, бухгалтерскую и налоговую отчетность.

— Отсутствие судебной практики и исполнительных производств

— Более 8000 выполненных поставок

— Только положительные отзывы от клиентов

CableScan mini + CST-15 - комплект для ОМП (определения мест повреждения) силовых кабелей беспрожиговыми методами и всех типов изоляции. ГВИ32, ARCS40, РЕЙС-305, CSL-10, CST-15. А также для поиска мест повреждений самой изоляции и оболочки кабелей и трубопроводов. Определение трасс кабелей, труб и других подземных коммуникаций.

По сути, это комплект приборов, который необходим для предварительного определения ОМП кабелей методами: NDR, ARC, ICM, Decay. А также точного ОМП методом акустико-электромагнитного исследования. Как правило, подавляющая часть кабельных повреждений обнаруживается именно предварительными, беспрожиговыми методами. А с помощью поискового комплекта CST-15, который входит в состав комплекта, можно определять трассы кабельного хозяйства трубопроводов, инженерных коммуникаций и глубину их залегания. Позволяет выбирать конкретный кабель из пучка кабелей.

Комплект CableScan mini+ПКИ-2500М работает с кабелями всех типов изоляции: бумажно-масляная, сшитый полиэтилен, пластмассовая изоляция и прочие. А также находит различные типы повреждений кабеля: короткие замыкания, заплывающие пробои, низкоомные повреждения, высокоомные пробои.

Комплект весит не более 60 кг, достаточно компактен и мобилен. Для его перемещения не требуется какой-либо специальный транспорт. Помещается даже в багажнике легкового автомобиля.

Основные преимущества

Портативность. Перемещать комплект способен даже всего один специалист
Компактность. Перемещается легко на легковом автомобиле, снегоходе и т.д.
Работа в удаленных и труднодоступных местах. Комплект можно использовать там, куда не проедет передвижная лаборатория.
Эффективность. Комплект приборов использует все самые современные методы ОМП.
Универсальность. Можно использовать все приборы в комплексе или каждый прибор отдельно.

Возможности CableScan mini + ПКИ-2500М

Точное ОМП методом акустико-электромагнитного исследования
Испытание изоляции напряжением до 36 кВ
Испытание оболочки кабеля напряжением до 10 кВ.
Предварительная локализация места повреждения методами: импульсная рефлектометрия (TDR), импульсно-дуговая (ARC), колебательный разряд по току (ICM), колебательный разряд по напряжению (DECAY)
Точное ОМП кабельной линии: акустическим исследованием, акустико-электромагнитным исследованием, индукционным, потенциальным.
Определение трассы кабельной линии и ее глубины залегания
Выбор кабеля из пучка.

Технические характеристики

Параметр	Значение

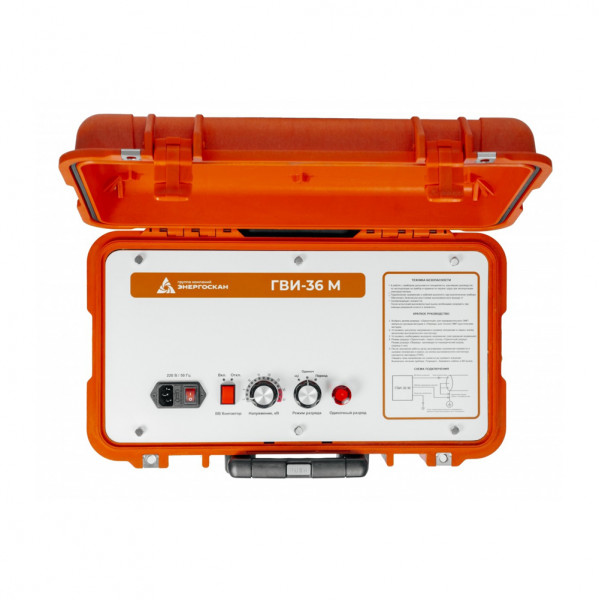

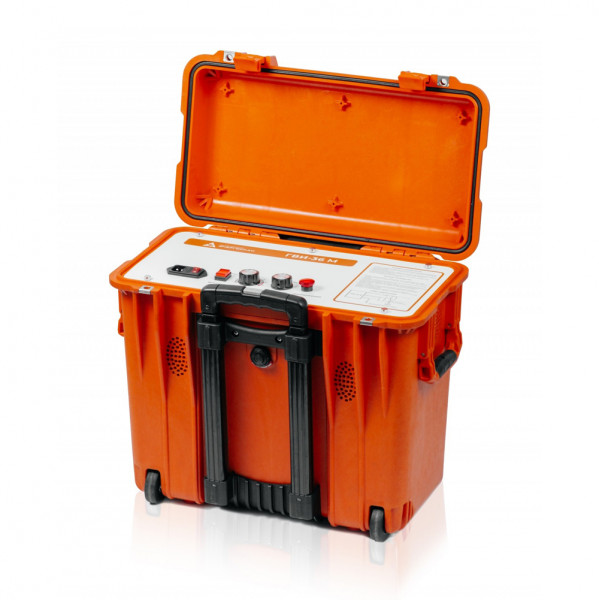

Генератор высоковольтных импульсов ГВИ-36М
Выходное импульсное напряжение, кВ	0-32
Выходное постоянное напряжение, кВ	0-36
Время непрерывной работы в импульсном режиме при максимальном напряжении, мин	30
Максимальная энергия импульса, Дж	1000/2000
Масса, кг	25
Напряжение питания частотой 50 Гц, В	220±22

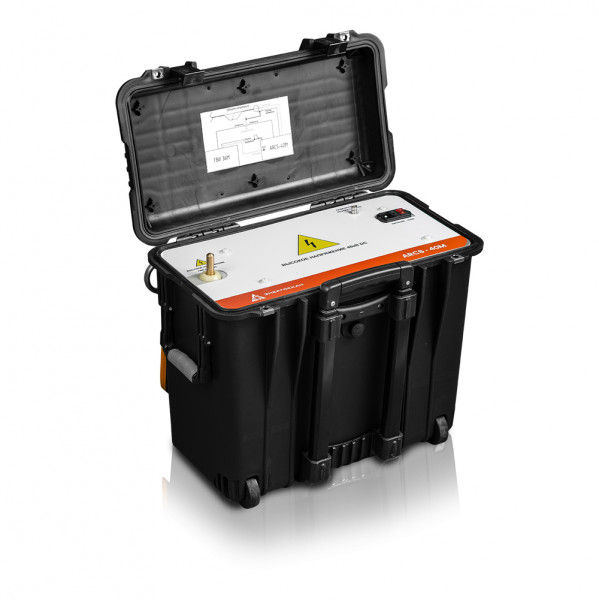

Присоединительное устройство ИДД-40M
Максимальная амплитуда входных импульсов, кВ	≤40
Напряжение питания частотой 50 Гц, В	220±22
Масса, кг	18
Присоединительное устройство ДТ-50М
Импульсный входной ток, кА	≤ 5
Выходное напряжение к измерительному прибору, В	50
Присоединительное устройство ДН-80М
Входное (выпрямленное) напряжение от источника, кВ	70
Выходное напряжение к измерительному прибору, В	50
Рефлектометр
Диапазон измеряемых расстояний, м	200/51200
Коэффициент укорочения установка или измерение в пределах	1,00-7,00
Зондирующие сигналы режима импульсной рефлектометрии: -амплитуда, В -длительность	6,5 (повышенная не менее 22 В) От 20 нс до 25 мкс
Диапазон усиления, Дб	От -12 до 60
Память, количество рефлектограмм, шт	500
Поисковый комплект CSL-10
Полный диапазон акустического канала, Гц	80-1500
Усиление, дБ	80
Погрешность ОМП, м	0,1
Время работы от АКБ, ч	9
Температура эксплуатации, °С	от -10 до +40

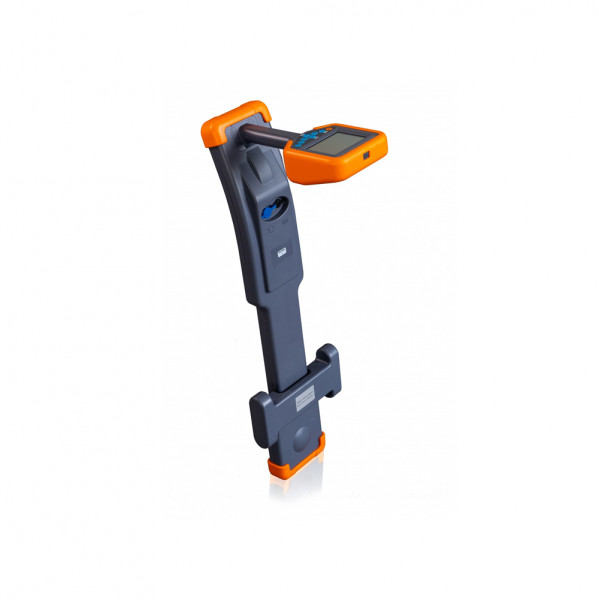

Приемник CST-L
Активный диапазон частот	640Гц, 1280Гц, 8кГц, 33кГц, 82кГц,197кГц
Пассивные частоты	силовые - 50/60 Гц, катодная защита –100/120 Гц, радио – 4-24 кГц, комбинированные (силовые и радио)
Усиление измеряемого сигнала, Дб	до 99
Экран	цветной ЖК, разрешение 320x240 точек, размер диагонали 95 мм
Условия исполльзования	от -25оС до +60оС
Питание	Li-ion 7, 4 В, 3 Aч
Зарядное напряжение	DC 8,4 В, 2А
Напряжение питания	AC 100-240 DС, 50/60 Гц
Класс защиты	IP 65
Габаритные размеры, мм	680 х 120 х 277
Масса, кг	2
Генератор CST-G
Выходная частота	640 Гц, 1280 Гц, 8 кГц, 33 кГц, 82 кГц, 197 кГц
Мощность	15 Вт, 10 ступеней регулировки
Экран	LCD 320x240, отображение выбранной частоты и уровня выходного сигнала на экране
Диапазон рабочих температур	от -25оС до +60оС
Согласование сопротивления	автоматическое
Защита перегрузки по току и напряжению	автоматическая
Питание	Li-ion 7, 4 В, 6 Aч
Зарядное напряжение	DC 8,4 В, 2А
Напряжение питания	AC 100-240 DС, 50/60 Гц
Вес, кг	2,3
Габаритные размеры, мм	280 х 220 х 90
Класс защиты	IP 65

Комплект поставки

ГВИ - генератор высоковольтных импульсов
ИДД-40М - присоединительное устройство
РЕЙС 305 - рефлектометр
CSL-10 - поисковый комплект в кейсе
CST-15 комплект трассопоисковый
Комплект кабелей
Комплект документации

Дополнительно поставляется:

ДН-80М - присоединительное устройство по напряжению
ДТ-50М - присоединительное по току

Мы предлагаем для поставки электроизмерительные устройства дефектопоисковые комплексы. CableScan mini + CST-15 портативный комплект для определения мест повреждения и трассировки кабеля, артикул CableScan mini + CST-15 по цене 2 180 000 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .

Технические характеристики

Параметр	Значение
Генератор высоковольтных импульсов ГВИ-36М
Выходное импульсное напряжение, кВ	0-32
Выходное постоянное напряжение, кВ	0-36
Время непрерывной работы в импульсном режиме при максимальном напряжении, мин	30
Максимальная энергия импульса, Дж	1000/2000
Масса, кг	25
Напряжение питания частотой 50 Гц, В	220±22
Присоединительное устройство ИДД-40M
Максимальная амплитуда входных импульсов, кВ	≤40
Напряжение питания частотой 50 Гц, В	220±22
Масса, кг	18
Присоединительное устройство ДТ-50М
Импульсный входной ток, кА	≤ 5
Выходное напряжение к измерительному прибору, В	50
Присоединительное устройство ДН-80М
Входное (выпрямленное) напряжение от источника, кВ	70
Выходное напряжение к измерительному прибору, В	50
Рефлектометр
Диапазон измеряемых расстояний, м	200/51200
Коэффициент укорочения установка или измерение в пределах	1,00-7,00
Зондирующие сигналы режима импульсной рефлектометрии: -амплитуда, В -длительность	6,5 (повышенная не менее 22 В) От 20 нс до 25 мкс
Диапазон усиления, Дб	От -12 до 60
Память, количество рефлектограмм, шт	500
Поисковый комплект CSL-10
Полный диапазон акустического канала, Гц	80-1500
Усиление, дБ	80
Погрешность ОМП, м	0,1
Время работы от АКБ, ч	9
Температура эксплуатации, °С	от -10 до +40
Приемник CST-L
Активный диапазон частот	640Гц, 1280Гц, 8кГц, 33кГц, 82кГц,197кГц
Пассивные частоты	силовые - 50/60 Гц, катодная защита –100/120 Гц, радио – 4-24 кГц, комбинированные (силовые и радио)
Усиление измеряемого сигнала, Дб	до 99
Экран	цветной ЖК, разрешение 320x240 точек, размер диагонали 95 мм
Условия исполльзования	от -25оС до +60оС
Питание	Li-ion 7, 4 В, 3 Aч
Зарядное напряжение	DC 8,4 В, 2А
Напряжение питания	AC 100-240 DС, 50/60 Гц
Класс защиты	IP 65
Габаритные размеры, мм	680 х 120 х 277
Масса, кг	2
Генератор CST-G
Выходная частота	640 Гц, 1280 Гц, 8 кГц, 33 кГц, 82 кГц, 197 кГц
Мощность	15 Вт, 10 ступеней регулировки
Экран	LCD 320x240, отображение выбранной частоты и уровня выходного сигнала на экране
Диапазон рабочих температур	от -25оС до +60оС
Согласование сопротивления	автоматическое
Защита перегрузки по току и напряжению	автоматическая
Питание	Li-ion 7, 4 В, 6 Aч
Зарядное напряжение	DC 8,4 В, 2А
Напряжение питания	AC 100-240 DС, 50/60 Гц
Вес, кг	2,3
Габаритные размеры, мм	280 х 220 х 90
Класс защиты	IP 65

Комплект поставки

ГВИ - генератор высоковольтных импульсов
ИДД-40М - присоединительное устройство
РЕЙС 305 - рефлектометр
CSL-10 - поисковый комплект в кейсе
Генератор ГЗЧ-2500М
Приемник
Приемная антенна
Контактный штырь
Комплект кабелей
Комплект документации

Дополнительно поставляется:

ДН-80М - присоединительное устройство по напряжению
ДТ-50М - присоединительное по току
