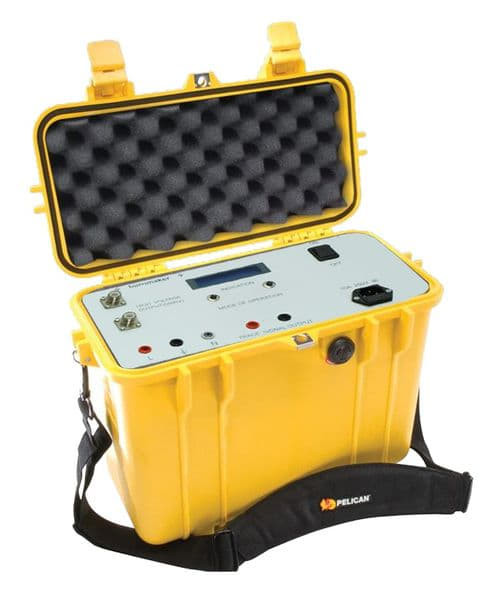

Высоковольтный комбинированный блок установки BURNMAKER-2 (отдельная поставка)
Описание блока комбинированного BURNMAKER-2
Блок комбинированный BURNMAKER-2 входит в состав комплекта для определения места повреждения электрического нагревательного кабеля в системах теплого пола.
Комплект BURNMAKER-2 позволяет находить все виды неисправностей: обрыв кабеля, короткое замыкание жил кабеля и понижение сопротивления изоляции жилы кабеля относительно экрана. Работает с нагревающими кабелями любого диаметра.
Отличительные особенности поисковой установки BURNMAKER-2:
- Определение характера неисправности (обрыв кабеля, короткое замыкание и понижение изоляции) путем одновременного измерения трех сопротивлений: ЖИЛА1-ЖИЛА2, ЖИЛА1-ЭКРАН, ЖИЛА2-ЭКРАН;
- Формирование устойчивого проводящего канала в месте неисправности с помощью высокого напряжения (до 5600 В);
- Три алгоритма формирования проводящего канала высоким напряжением для различных типов нагревательного кабеля;
- Формирование сигнала частотой 2 кГц для трассировки кабеля приемником дефектоискателем;
- Четыре уровня выходного сигнала генератора в режиме трассировки кабеля;
- Функция отстройки от внешних помех в режиме трассировки кабеля;
- Вращение головки приемника в 3 плоскостях.
Технические характеристики поисковой установки BURNMAKER-2
| Параметр | Значения |
|---|---|
| Напряжение пробоя изоляции | 1200 – 5600 (в зависимости от нагрузки и режима) |
| Диапазон измеряемых сопротивлений | 1.0 Ом – 2.0 МОм |
| Частота генератора тестового сигнала | 2000 Гц |
| Выходная мощность генератора | до 20 Ватт (в зависимости от нагрузки) |
| Напряжения питания блока «комбинированного» | ~220 В 50 Гц |
| Максимальное потребление блока «комбинированного» | не более 1000 Ватт |
| Питание приемника дефектоискателя | 4 Х LR6 |
| Максимальное потребление приемника дефектоискателя | не более 20 мА |
| Габаритные размеры блока «комбинированного» | 420х210х460 |
| Габаритные размеры приемника дефектоискателя | 100х150х1020 |
| Масса прибора блока «комбинированного» | не более 22 кг |
| Масса прибора приемника дефектоискателя | не более 1.5 кг |
Комплектация блока комбинированного BURNMAKER-2
| № | Наименование | Количество |
|---|---|---|
| 1 | ВВ блок BURNMAKER-2 | 1 |
| 2 | Кабель переходной высоковольтный | 2 |
| 3 | Кабель переходной низковольтный (трехжильный) | 1 |
| 4 | Кабель переходной низковольтный (двухжильный) | 1 |
| 5 | Кабель сетевой | 1 |
| 6 | Инструкция по эксплуатации | 1 |
Документы:
Мы предлагаем для поставки электроизмерительные устройства детекторы и кабелеискатели. Высоковольтный комбинированный блок установки BURNMAKER-2 (отдельная поставка), артикул 168878 по цене 360 000 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
