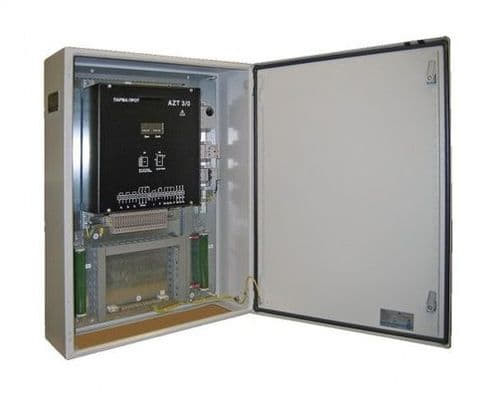

Шкаф дополнительной релейной защиты ШЭПП-1601 с AZT 3/0
Описание шкафа дополнительной релейной защиты ШЭПП-1601 с AZT 3/0:
Шкаф автономной токовой защиты ШЭПП-1601 предназначен для использования в качестве автономной (не требующей питания от цепей оперативного тока) защиты одного трансформатора.
Шкаф ШЭПП-1601 предназначен для монтажа на раму или на бетонное основание (поставляются по отдельному заказу).
Оснащен одним блоком дополнительной резервной защиты (трансформатора, линии) AZT 3/0.
Отличительные особенности:
- Защита трансформатора или высоковольтных линий при отказе основных защит или неисправности оперативного тока;
- Питание от трансформаторов тока;
- Встроенная батарея конденсаторов, обеспечивающая накопление энергии для питания катушек отключения выключателя;
- Электромеханические счетчики пусков и срабатываний защиты;
- Обратнозависимая времятоковая характеристика;
- Регулируемая выдержка времени;

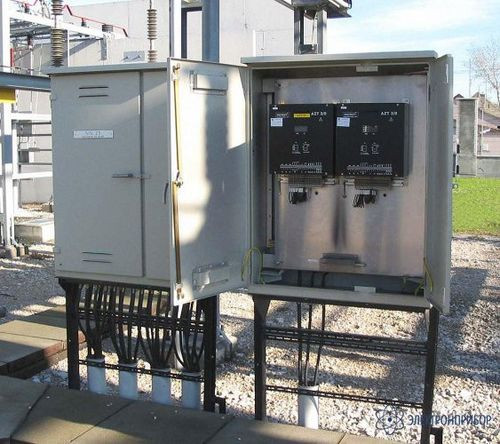

- Установка непосредственно возле трансформаторов тока или выключателя, в том числе на открытом воздухе (на ОРУ);
- Прокладка кабелей по кратчайшему расстоянию;
- Возможен монтаж на бетонное основание или на раму (поставляются по отдельному заказу);
- Широкий диапазон рабочих температур: от -40 до +50 ?C.
Технические характеристики ШЭПП-1601:
| Параметр | Значение |
|---|---|
| Габаритные размеры шкафа | 807x611x230 мм |
| Номинальное напряжение питания обогрева, В: | 220 Ин |
| Мощность обогревателя, не более, Вт: | 200 Рн |
| Условия эксплуатации шкафа | |
| Температура окружающего воздуха | от -40 до +50 °С |
| Атмосферное давление | от 73 до 107 кПа (от 550 до 800 мм рт.ст.) |
| Высота над уровнем моря | не более 2000 м |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Шкаф автономной токовой защиты ШЭПП-1601 | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Паспорт | 1 |
| 4 | Кабельный ввод (сальник) М25?1,5 | 1 |
| 5 | Кабельный ввод (сальник) М32?1,5 | 2 |
| 6 | Гайка М25?1,5 | 2 |
| 7 | Гайка М32?1,5 | 2 |
| 8 | Кольцо уплотнительное М25 | 2 |
| 9 | Кольцо уплотнительное М32 | 1 |
| 10 | Кольцо уплотнительное | 4 |
| 11 | Болт М8?30 | 4 |
| 12 | Гайка М8 | 4 |
| 13 | Шайба 8 | 4 |
| 12 | Шайба 8 пружинная | 4 |
| 13 | AZT 3/0 - блок дополнительной резервной защиты (трансформатора, линии) | 1 |
Документы:
