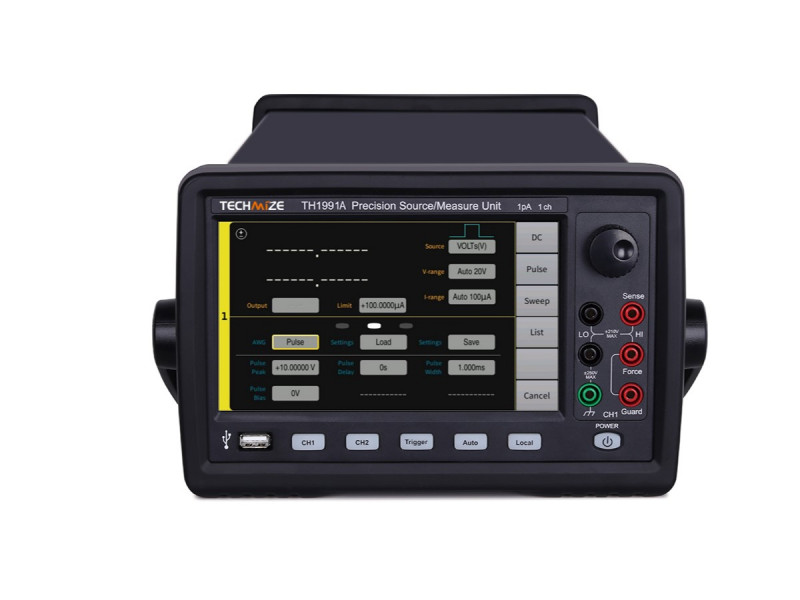

Прецизионный источник-измеритель TH1991A

Описание источника-измерителя TH1991A:

Прецизионные источники/измерители TH1991A может одновременно выводить и измерять напряжение и ток. Прибор объединяет функции источника тока, источника напряжения, вольтметра и амперметра, и каждую функцию можно переключать произвольно.

Прецизионный источник/измерительный блок TH1991A могут выдавать напряжение постоянного тока до ±210 В, постоянный ток ±3 А и импульсный ток ±10,5 А, минимальное разрешение  в режимах измерения и генерации сигнала 10 фА / 100 нВ.

Прибор  поддерживает высокоскоростную дискретизацию и может генерировать сигналы произвольной формы.
Прецизионный источник-измеритель TH1991A оснащены 7-дюймовым емкостным сенсорным экраном с операционной системой Linux в качестве нижнего уровня, интерактивным графическим пользовательским интерфейсом и имеют различные режимы отображения, включая режимы для диодов, триодов, МОSFET и IGBT и других устройств.

Прецизионные источники-измерители серии TH1991/TH1992 идеально подходят для тестирования полупроводников, диодов, конденсаторов, транзисторов, мемристоров, солнечных батарей, других активных/пассивных устройств, и множество других устройств и материалов. Они широко используются в научно-исследовательских и образовательных приложениях, промышленных разработках, испытаниях и на производстве.

Группа уникальных приборов под торговой маркой TECHMIZE, объединяющий в одном корпусе программируемые источники питания и измерители. Способны  выполнять сложные измерения с контролируемым импедансом, выполнять автоматическое тестирование электронных компонентов, строить ВАХ (вольт-амперных характеристик) полупроводниковых  (и не только) приборов и т.п. TH1991A замена для ушедших с рынка РФ американских приборов Keithley серий 2400 и 2600 от ведущего китайского производителя Changzhou Tonghui Electronic Co. Ltd

Отличительные собенности:

• Разрешение по измеряемому и выходному току от 10 фА; разрешение пор измеряемому и выходному напряжению от 100 нВ
• Максимальное выходное напряжение ± 210 В; Максимальный выходной ток ±3,03 А (постоянный ток)/±10,5 А (импульсный).
• Поддержка режимов:  постоянного тока, импульса, развертки и вывода по списку.
• Минимальный интервал дискретизации  1 мкс
• Встроенная функция построения ВАХ, функция прокрутки осциллограммы во временной области
• Ширина импульса на выходе импульса может составлять всего 50 мкс
• Поддерживается двухпроводное и четырехпроводное схемы измерения
• Пользователь может свободно настроить постоянную времени выходного фильтра (или частоту среза) для достижения любой выходной частотной характеристики
• 14-уровневая функция сортировки, включая режимы сортировки по категориям..
• Функция математической операции, функция фильтра скользящего среднего, функция вычитания отклонений
• Функция анализа параметров полупроводников для быстрого создания характеристических кривых часто используемых устройств.
• Четыре основных режима источника напряжения, источника тока, вольтметра, амперметра или измерителя сопротивления
• Метод дельта-измерений низких сопротивлений, позволяющий эффективно компенсировать погрешность измерения, вызванную термо-э.д.с. в контактах измерительной схемы.

Технические характеристики:

Параметры			Значения
Дисплей: 7-дюймовый цветной емкостный сенсорный экран, разрешение 800×480
Кол-во каналов			1
Максимальная производительность	Напряжение		±210 В
	Ток	Постоянный ток	±3,03 А
		Импульс	±10,5 А
Источник питания	Максимальная разрядность	Разрядов	5 ½
	Минимальное разрешение	Напряжение	1 мкВ
		Ток	1 пА
Измерение	Максимальная разрядность	Разрядов	6 ½
	Минимальное разрешение	Напряжение	100 нВ
		Ток	100 фА
Диапазон напряжения			200 мВ- 200В
Минимальный интервал времени			10 мкс
Интерфейс			RS232C, USB-ХОСТ, USB-УСТРОЙСТВО, LAN, HANDLER
Окружающая среда и температура
Диапазон рабочих температур и влажности			23° C ±5 ° C
Время разогрева			60 минут
Изменение температуры окружающей среды			Относительная влажность от 30% до  80%
Межкалибровочный  интервал			Один год
Общие параметры
Электропитание			От 90 В до 264 В, от 47 Гц до 63 Гц, не более 250 ВА
Потребляемая мощность			31,8 Вт
Размеры			236 мм x 154 мм x 526 мм
Вес			6 кг (одноканальная версия) /
			7,5 кг (двухканальная)

Стандартные аксессуары:

• Измерительные пробники
• Вилка (банан)
• Программное обеспечение Tonghui для ПК
• Один шнур питания
• Один USB-кабель

Дополнительные аксессуары:

• Плата адаптера GPIB
• Фильтр низкошумный
• Комплект датчиков Кельвина с низким уровнем шума
• Адаптер «Банан» на трехаксиальный разъем (2-проводной или 4-проводной)
• Тестовая оснастка для трехаксиального соединения

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Tonghui/Подробное описание TH1990, TH1991.pdf
