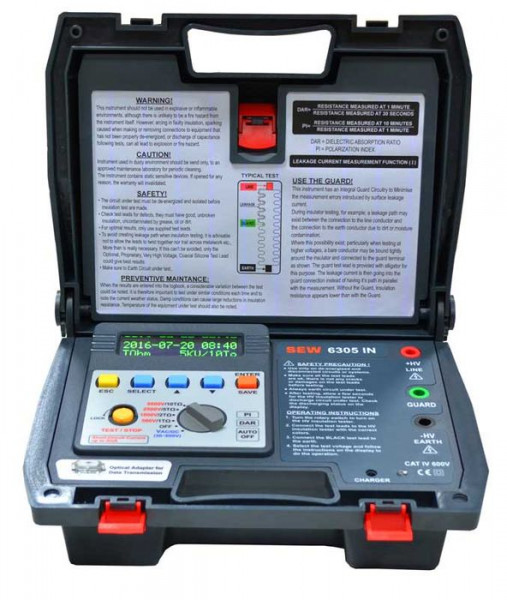

SEW 6305 IN - Измеритель сопротивления изоляции

Описание измерителя сопротивления изоляции (тераомметра) SEW 6305 IN:

Тераомметр цифровой высоковольтный SEW 6305 IN предназначен для измерения сопротивления изоляции и тока утечки в диэлектрике.

Отличительные особенности:

• Измерение сопротивления изоляции до 10 Том;
• Испытательное напряжение 500 В, 1000 В, 2500 В, 5000 В пост.
• Вольтметр постоянного и переменного напряжения до 600 В;
• Автоматический расчет коэф. абсорбции DAR и поляризации PI;
• Испытательный ток: до 5 мА;
• Измерение тока утечки в диэлектрике: 0,5 нА …0,55 мА;
• Звуковой и текстовый индикатор наличия опасного напряжения в тестируемой цепи (меньше/равно 30 В пост/ перем);
• Автоматический выбор пределов измерения, автоудержание показаний (AutoHold);
• Календарь, встроенный таймер испытаний: 1…30 мин;
• 200 ячеек памяти для хранения результатов измерений;
• Оптоизол. интерфейс для передачи данных на ПК (USB - RS-232);
• 2-х строчный OLED-индикатор (2х16) с подсветкой, линейная шкала, индикатор времени теста;
• Встроенный контейнер для укладки ЗИП (под крышкой);
• Микропроцессорное управление, ударопрочный корпус, высокие эргономические показатели;
• Система энергосбережения батарей, автовыключение питания;
• Автоматический разряд накопительного конденсатора;
• Испытание изоляции кабелей, обмоток электромоторов и генераторов, трансформаторных изолирующих и развязывающих устройств, электроцепей (питания и освещения).

Технические характеристики SEW 6305 IN:

Параметр	Значения
Сопротивление изоляции
Испытательное напряжение (пост./ DC)	500 В	1000 В	2500 В	5000 В
	(фиксированые значения - выбор на передней панели)
Пределы измерений	100 ГОм	200 ГОм	500 ГОм	1000 ГОм
Погрешность измерения	+/- (5% + 5 е.м.р.)
Диапазон измерений	0,1 ... 1 ТОм	0,2 ... 2 ТОм	0,5 ... 5 ТОм	1 ... 10 ТОм
Погрешность измерения	+/- 12%
Максимальное разрешение	1 МОм (для 1 ГОм)/ 10 МОм (для 10 ГОм)/ 100 МОм (для 100 ГОм)/ 1 ГОм (для 1 ТОм)/ 10 ГОм (для 10 ТОм)
Тестовый ток	до 5 мА
Измерение тока утечки	0,5 нА ...0,55 мА (растекание в диэлектрике)
Погрешность измерения	+/- (5% + 5 е.м.р.)
Длительность измерений	«Быстро» (режим энергосбережения): менее; 15 с; «Медленно»: менее; 100 с
Вольтметр
Переменное напряжение	приблизительно 30...600 В
Постоянное напряжение	30...600 В
Разрешение	1 В
Погрешность измерения	+/- (2% + 3 е.м.р.)
Общие данные
Память	200 ячеек для сохранения результатов измерения
Дисплей	2-х строчный OLED-индикатор (2 х 16) с подсветкой
Источник питания	Аккумуляторная батарея 12 В/ 2,3 А*ч
Сетевой адаптер-зарядка	Uвх. = 100...240 В/ 0,4 А 50/60 Гц; Uвых. = 24 В/ 0,62 А
Время работы	2... 15 ч (в зависимости от режима тестирования/ Uисп.)
Габаритные размеры	330 х 260 х 160 мм
Масса	3,7 кг

Комплект поставки:

1. Цифровой измеритель сопротивления изоляции 6305 IN - 1 шт;
2. Измерительный провод AL-50H - 1 шт;
3. Измерительный провод AL-30AG - 1 шт;
4. Измерительный провод AL-30HB - 1 шт;
5. Комплект зажимов «крокодил» AL-23CA - 1 шт;
6. Сетевой адаптер питания 1-CHA-7015 - 1 шт;
7. CD-диск с ПО - 1 шт;
8. Кабель USB 1-CA232 - 1 шт;
9. Руководство по эксплуатации (на CD-диске) - 1 экз.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/SEW/Расширенные характеристики 6305 IN.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/SEW/Описание типа СИ измерителей сопротивления изоляции SEW IN.pdf

Мы предлагаем для поставки электроизмерительные устройства измерители сопротивления электроизоляции (мегаомметры). SEW 6305 IN - Измеритель сопротивления изоляции, артикул 10019539 по цене 124 005 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
