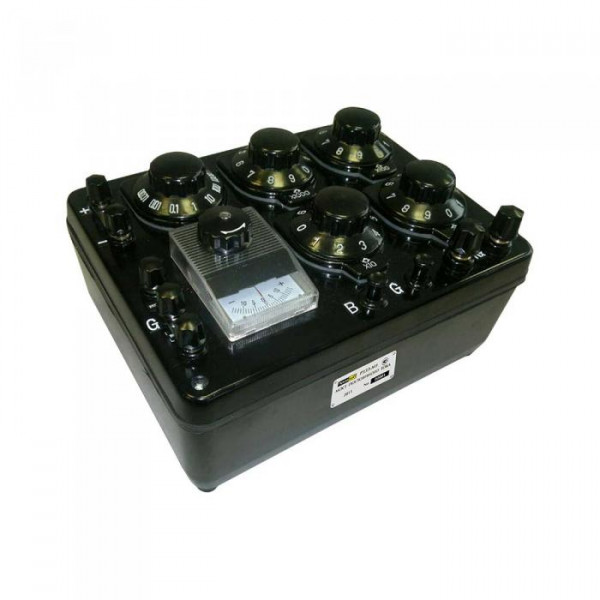

Мост постоянного тока измерительный ПрофКИП Р333-М1
Описание моста постоянного тока измерительного ПрофКИП Р333-М1:
Мост постоянного тока измерительный ПрофКИП Р333-М1 предназначен для измерения значений электрического сопротивления постоянному току и применения в качестве магазины электрического сопротивления в цепях постоянного тока. Также с помощью ПрофКИП Р333-М1 можно измерять расстояние до места повреждения линии по схеме петли Муррея или Варлея и измерять ассиметрию проводов.
Отличительные особенности моста постоянного тока ПрофКИП Р333-М1:
- 4 декады, декада плеч отношений;
- Диапазон: 1 Ом … 9,999 МОм;
- Класс точности: 0,5;
- Встроенный гальванометр;
- Карболитовый пылевлагозащищенный корпус;
- Средняя наработка на отказ: 16000 ч;
- Средний срок службы: не менее 10 лет;
Технические характеристики ПрофКИП Р333-М1:
| Коэффициент отношения плеч | Диапазон измерения | Класс точности | Напряжение источника питания | |
|---|---|---|---|---|
| Внутренний гальванометр | Внутренний гальванометр | |||
| х 0,001 | 1 Ом … 9,99 Ом | 0 | 2 | 4,5 В |
| х 0,01 | 10 Ом … 99,99 Ом | 0,2 | 0,2 | 4,5 В |
| х 0,1 | 100 Ом … 999,9 Ом | 0,2 | 0,2 | 4,5 В |
| х 1 | 1 кОм … 9,999 кОм | 0,2 | 0,2 | 4,5 В |
| х 10 | 10 кОм … 99,99 кОм | 1 | 0,5 | 6 В |
| х 100 | 100 кОм … 499,9 кОм | 2 | 0,5 | 15 В |
| 499,9 кОм … 999,9 кОм | 5 | 0,5 | 15 В | |
| х 1000 | 1 МОм … 9,999 МОм | 20 | 2 | 15 В |
| Параметры | Значения | |||
| Пределы допускаемой основной погрешности декад магазина сопротивлений сравнительного плеча | ±2% декада х1±1% декада х10±0.1% декада х100±0.1% декада х 1000 | |||
| Среднее значение начального сопротивления магазина | 0,02 Ом | |||
| Вариация начального сопротивления магазина сопротивлений сравнительного плеча | не более 0,003% | |||
| Пределы допускаемой дополнительной погрешности магазина сопротивлений сравнительного плеча в рабочем диапазоне температур | не более основной | |||
| Минимальное значение сопротивления плеч отношений | 1 Ом | |||
| Электрическое сопротивление изоляции | 107 | |||
| Электрическая прочность изоляции (переменный ток) | 0,5 кВ | |||
| Время установления показаний гальванометра | менее 4 с | |||
| Напряжение питания постоянного тока в зависимости от диапазона измерений | 4,5 В … 15 В | |||
| Нормальные условия применения | ||||
| Температура окружающего воздуха | 20°С ±1,.5°С | |||
| Относительная влажность воздуха | 40% … 60% | |||
| Рабочие условия применения | ||||
| Температура окружающего воздуха | 10°С … 35°С | |||
| Относительная влажность воздуха | 25% … 75% | |||
| Общие данные | ||||
| Средняя наработка наотказ: | 16000 ч | |||
| Средний срок службы | не менее 10 лет | |||
| Габаритные размеры | 225 х 175 х 120 мм | |||
| Вес | 2,3 кг | |||
Комплект поставки моста постоянного тока ПрофКИП Р333-М1:
| № | Наименование | Количество |
|---|---|---|
| 1 | Мост постоянного тока измерительный ПрофКИП Р4333-М1 | 1 |
| 2 | Руководство по эксплуатации | 1 |
Документы:
Мы предлагаем для поставки электроизмерительные устройства магазины сопротивлений. Мост постоянного тока измерительный ПрофКИП Р333-М1, артикул 10024753 по цене 57 000 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
