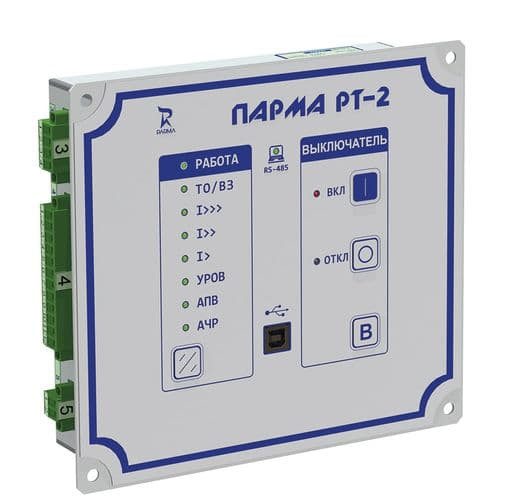

Реле тока ПАРМА PT-2
Описание реле тока ПАРМА PT-2:
Реле тока серии «ПАРМА Рх-2» предназначены для выполнения функций релейной защиты и автоматики присоединений 6 – 35 кВ в сетях с изолированной нейтралью. Реле тока серии «ПАРМА Рх-2» сочетают в себе достоинства микропроцессорных защит и простоту релейных схем на традиционных электромеханических и электронных реле.
Отличительные особенности ПАРМА PT-2:
- измерение и расчёт действующего значения первой гармоники фазных токов, а также токов прямой и обратной последовательности
- отображение фазового сдвига всех измеренных и расчётных токов
- вычисление частоты измеряемого тока
- ведение журналов аварий и событий с привязкой к астрономическому времени с дискретностью 1 мс
- запись осциллограмм аварийных процессов и сохранение их на ПК в формате COMTRADE
- светодиодная индикация пусков и срабатываний всех функций
- управление выключателем и сброс сигнализации с лицевой панели или дистанционно по последовательному каналу
- считывание журналов аварий и событий, осциллограмм, изменение уставок по каналу RS-485 или по USB-порту, в том числе и при отсутствии оперативного питания
- протокол обмена — MODBUS
- простота монтажа, наладки и обслуживания
- высокая надежность
- унификация и компактность
- минимизация эксплуатационных затрат
- оптимальное соотношение цены и функционала
- многофункциональное микропроцессорное устройство по цене электромеханических реле
- сочетает в себе достоинства микропроцессорных защит и простоту релейных схем на традиционных электромеханических и электронных реле
- расширенный диапазон температуры в рабочих условиях - от -40 до +55 °С
- интеграция в АСУ ТП
Технические характеристики реле тока ПАРМА PT-2:
| Наименование параметра | Значение |
|---|---|
| Измерительные аналоговые входы по току | |
| Количество входов | 2 |
| Диапазон контролируемых значений, А | 0,2...150,0 |
| Номинальное значение частоты переменного тока, Гц | 50 |
| Термическая стойкость токовых входов, А: – длительно – кратковременно (не более 1 с) | 20 500 |
| Рабочий диапазон частоты переменного тока, Гц | 45 … 55 |
| Количество входов | 9 |
| Номинальное напряжение постоянного или переменного тока, В | 220 |
| Напряжение срабатывания на постоянном и переменном токе, В | 158…170 |
| Напряжение возврата на постоянном и переменном токе, В | 132…154 |
| Предельное значение напряжения переменного / постоянного тока, В | 264 / 300 |
| Входной ток, мА, не более | 3 |
| Релейные выходы | |
| Количество релейных выходов | 6 |
| Максимальное коммутируемое напряжение переменного тока, В | 400 |
| Ток замыкания и удержания, А, не более | 10 |
| Ток размыкания постоянного напряжения при активно- индуктивной нагрузке с постоянной времени L/R не более 20 мс, при коммутации 220 В, А, не более | 0,25 |
| Реле дешунтирования «ПАРМА РТД-2» | |
| Количество контактов (нормально замкнутые) | 2 |
| Максимальный коммутируемый ток, А | 150 |
Комплект поставки ПАРМА PT-2:
- реле тока ПАРМА Рх-2 с установленными на нём ответными частями разъёмов, с заглушкой USB порта и комплектом крепежа для заземления;
- реле тока "ПАРМА Рх-2" Паспорт
- комплект крепежа
- компакт-диск, содержащий:
- реле тока ПАРМА Рх-2 Руководство по эксплуатации
- реле тока ПАРМА Рх-2 Описание протоколов обмена
- бланк уставок
- протокол наладки
- программа "Monitor"
- драйвер подключения к ПК
- TRANSCOP – программа для просмотра осциллограмм
- TRANSCOP – руководство пользователя
- упаковочная коробка реле тока ПАРМА Рх-2
