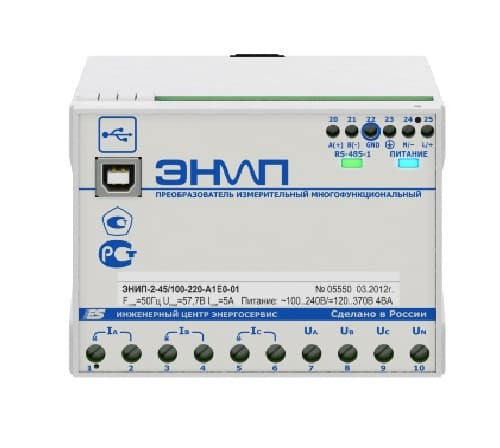

Многофункциональный измерительный преобразователь ЭНИП-2
Описание многофункционального измерительного преобразователя ЭНИП-2:
Многофункциональный измерительный преобразователь ЭНИП-2 предназначен для применения в системах телемеханики, АСУ ТП, АИИС подстанций и электростанций.
Отличительной особенностью ЭНИП-2 является сочетание высокого быстродействия и высокой точности обработки сигналов, обеспечение синхронизированных измерений параметров режима электрической сети. Применение ЭНИП-2 позволяет повысить наблюдаемость электрической сети, реализовать распределенные автоматизированные системы управления и регулирования в рамках создаваемых активно-адаптивных электрических сетей.
Высокое качество измерений параметров электрической сети достигается за счет применения в ЭНИП-2 оригинальных алгоритмов обработки сигналов. Наличие различных резервируемых интерфейсов и протоколов передачи данных позволяют передавать с объектов необходимый объем достоверной информации.
ЭНИП-2 может быть размещен в релейных отсеках КРУ, на панелях или в шкафах ОПУ. Благодаря широкому температурному диапазону ЭНИП-2 может эксплуатироваться на необслуживаемых неотапливаемых объектах.
Модификации ЭНИП-2 представлены приборами с различными коммуникационными возможностями, разным набором дискретных входов и выходов. Наличие порта USB упрощает подключение к ЭНИП-2 для настройки всех интерфейсов, протоколов и объема передаваемых данных, а также просмотра текущих измерений, осуществляемых преобразователем. Также для удобства пользователей доступен web интерфейс для удаленной настройки прибора.
Функции ЭНИП-2:
- Измерения
- действующие значения напряжений — фазных, междуфазных и среднего;
- действующие значения токов — фазных и среднего;
- фазная и суммарная мощность нагрузки — активная, реактивная, полная;
- частота сети;
- cos Фи — фазный и общий;
- активная и реактивная энергии в прямом и обратном направлениях;
- напряжение нулевой последовательности;
- напряжение прямой последовательности;
- напряжение обратной последовательности;
- коэффициент несимметрии напряжений;
- коэффициент искажения синусоидальности кривой напряжения;
- ток нулевой последовательности;
- ток прямой последовательности;
- ток обратной последовательности.
- Измерение параметров качества электроэнергии:
- напряжение нулевой, прямой и обратной последовательности, коэффициенты несимметрии напряжений и искажения синусоидальности кривой напряжения;
- ток нулевой, прямой и обратной последовательности; коэффициенты несимметрии токов, искажения синусоидальности кривой тока и коэффициент гармонических искажений.
- Период усреднения 50 мс. Период обновления измеряемых параметров 20 мс. Поддерживается механизм «синхронизированных» измерений — ЭНИП-2 передает данные с измерениями имеющими одинаковую метку времени с географически разнесенных объектов, позволяя улучшить наблюдаемость и управляемость электрических сетей.
- Сигнализация
- 4 (8) дискретных входов. Зафиксированные изменения состояний дискретных входов с присвоенными метками времени сохраняются в журнале и передаются по каналам по доступным интерфейсам.
- Управление
- Управление коммутационным аппаратом с помощью встроенных дискретных выходов (электронные ключи) или через внешний блок телеуправления ЭНМВ-1-0/3R-220-A1 и ЭНМВ-2-4/3R-220-A1, подключаемые к ЭНИП-2.
- Отображение информации
- С помощью внешних модулей индикации ЭНМИ доступны для отображения основные измеряемые и вычисляемые параметры. Допускается как одновременная работа одного ЭНИП-2 с несколькими ЭНМИ, так и отображение информации с нескольких ЭНИП-2 на одном ЭНМИ. Модули индикации могут быть конструктивно объединены с ЭНИП-2.
Технические характеристики ЭНИП-2:
| Параметр | Значение |
|---|---|
| 1 ИЗМЕРЕНИЯ И ТОЧНОСТЬ | |
| Действующее значение фазного и среднего фазного напряжения | относительная 0,2 (0,2Uном <= U <= 1,5Uном) / 0,75% (0,05Uном <= U < 0,2Uном) приведенная 0,2% |
| Действующее значение (междуфазного) линейного и среднего (междуфазного) линейного напряжения | относительная 0,2 (0,2Uном <= U <= 1,5Uном) / 0,75% (0,05Uном <= U < 0,2Uном) приведенная 0,2% |
| Действующее значение фазного и среднего фазного тока | относительная 0,2 (0,2Iном <= I <= 2Iном) / 0,75 (0,05Iном <= I < 0.2Iном) / 2,0% (0,01Iном <= I < 0.05Iном) приведенная 0,2% |
| Активная мощность фазы нагрузки | относительная 0,5% (0,2Iном <= I<= 2Iном, 0,2Uном <= U <= 1,5Uном, cos Фи=1) приведенная 0,5% |
| Реактивная мощность фазы нагрузки | относительная 0,5% (0,2Iном <= I <= 2Iном, 0,2Uном <= U <= 1,5Uном, sin Фи=1) приведенная 0,5% |
| Суммарная активная мощность | приведенная 0,5% |
| Суммарная реактивная мощность | приведенная 0,5% |
| Полная мощность фазы нагрузки | приведенная 0,5% |
| Суммарная полная мощность | приведенная 0,5% |
| Абсолютная погрешность измерения частота | 10 мГц |
| Межповерочный интервал | 8 лет |
| 2 СИГНАЛИЗАЦИЯ | |
| Дискретные входы | 0 или 8 входов: Uвх=20..250В (DC), Iмакс=2 мА, фильтрация дребезга контактов |
| Дискретные выходы | 3 дискретных выхода: включение, отключение, контроль; Uмакс =300В/~250 В, Iмакс =100 мА |
| 3 ИЗМЕРЕНИЕ ПАРАМЕТРОВ КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ | напряжение нулевой последовательности (U0), напряжение прямой последовательности (U1), напряжение обратной последовательности (U2), коэффициент несимметрии напряжений (K2U), коэффициент искажения синусоидальности кривой напряжения (KU), ток нулевой последовательности (I0), ток прямой последовательности (I1), ток обратной последовательности (I2), коэффициент несимметрии токов (K2I), коэффициент искажения синусоидальности кривой тока (KI), коэффициент гармонических искажений (THD). |
| 4 МОДУЛИ РАСШИРЕНИЯ | |
| для отображения | Модули индикации ЭНМИ |
| для телеуправления | ЭНМВ-1-0/3R-220-А1 |
| для кабельных сетей | ЭНМВ-2-4/3R-220-А1 |
| 5 ИНТЕРФЕЙСЫ | |
| RS-485 (600..115200 бит/с) | 1..3 порта - ModBus RTU, ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК-870-5-1-95 (FT3); |
| Ethernet 100Base-T | 1..2 порта — МЭК 61850-8-1, ГОСТ Р МЭК 60870-5-104-2004, Modbus TCP, SNTP, SNMP, NETBIOS |
| Ethernet 100Base-FX | 2 порта — МЭК 61850-8-1, ГОСТ Р МЭК 60870-5-104-2004, Modbus TCP, SNTP, SNMP, NETBIOS |
| USB | Для конфигурирования |
| 6 АСЫ РЕАЛЬНОГО ВРЕМЕНИ | |
| Точность отсчета времени | 0.5 мс |
| При отсутствии синхронизации | расхождение не более 2 с в сутки |
| Синхронизация | Синхронизация от блока коррекции времени ЭНКС-2, через порт Ethernet (ГОСТ Р МЭК60870-5-104-2004, SNTP) или через порт RS-485 (ГОСТ Р МЭК 60870-5-101-2006) |
| 7 ЖУРНАЛЫ СОБЫТИЙ | Состояние дискретных входов/выходов, журнал диагностики прибора, журнал обновления прошивок и изменения конфигураций |
| 8 ПИТАНИЕ | |
| Постоянное напряжение | =18...36 В / 120...370 В |
| Переменное напряжение | ~100...265 В (45...55 Гц) |
| Потребляемая мощность | не более 4 В А |
| 9 УСЛОВИЯ ЭКСПЛУАТАЦИИ И КОНСТРУКЦИЯ | |
| Рабочий температурный диапазон | от -40 до + 70 С |
| Корпус | ВШГ 75х100х110 мм, крепеж на 35 мм DIN-рельс, IP40 |
| Нормальные условия | Температура окружающего воздуха — 20 5 С Относительная влажность воздуха — 30–80 % Атмосферное давление — 84–106 (630–795) кПа (мм рт. ст.) |
