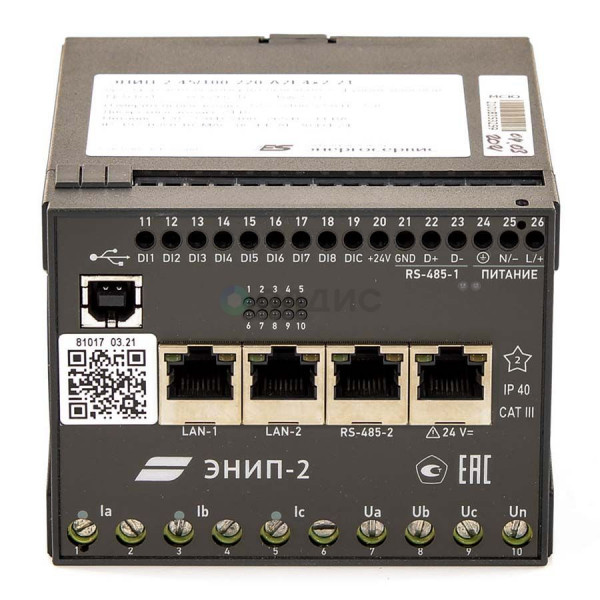

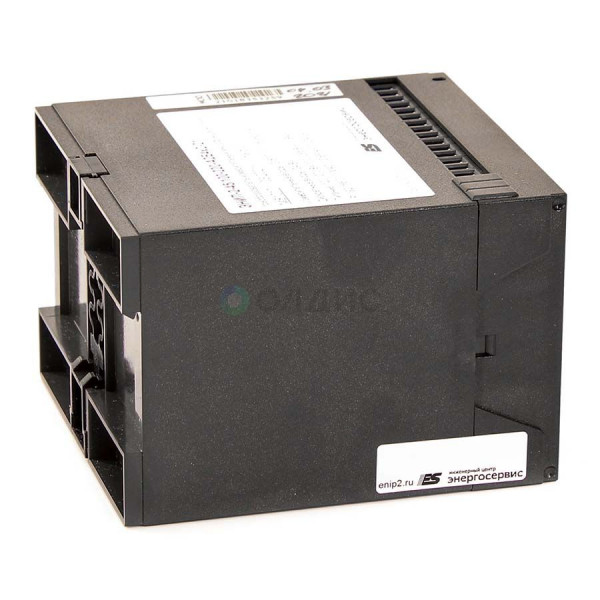

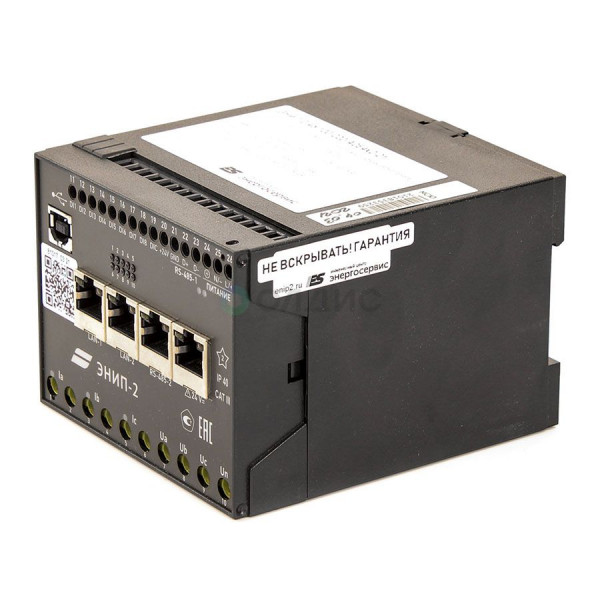

Преобразователь измерительный ЭНИП-2 cтандарт

Описание ЭНИП-2 многофункционального измерительного преобразователя:

МИП ЭНИП-2-41/100-220-А1Е0-01, предназначен для работы с номинальным током 1А, номинальное линейное напряжение в цепях измерения 100В, напряжение электропитания 220В универсальное, имеет 1 порт RS-485.

Многофункциональный измерительный преобразователь ЭНИП-2 обеспечивает измерение параметров режима электрической сети с высокой точностью. ЭНИП-2 с дискретными входами и выходами может быть использован как контроллер ячейки в системах телемеханики и АСУ ТП подстанций и электростанций.

ЭНИП-2 поддерживает передачу данных по стандартным протоколам: Modbus RTU/TCP, ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-104-2004. Реализация протоколов стандарта МЭК 61850 (заказывается опционально) позволяет применять ЭНИП-2 в проектах цифровых подстанций.

Широкий ряд модификаций обеспечивает выбор ЭНИП-2 для решения конкретной задачи с минимальными затратами.

Модификация предназначена только для измерения параметров режима электрической сети, которые могут быть переданы по одному RS-485. Предназначается для систем телемеханики небольших подстанций и распределительных пунктов.

Функции измерения ЭНИП-2:

Среднеквадратические и по основной гармонике:

• действующие значения напряжений — фазных, междуфазных и среднего;
• действующие значения токов — фазных и среднего;
• фазная и суммарная мощность нагрузки — активная, реактивная, полная;
• частота сети;
• cos , , tg — фазные и общий;
• активная и реактивная энергии в прямом и обратном направлениях.

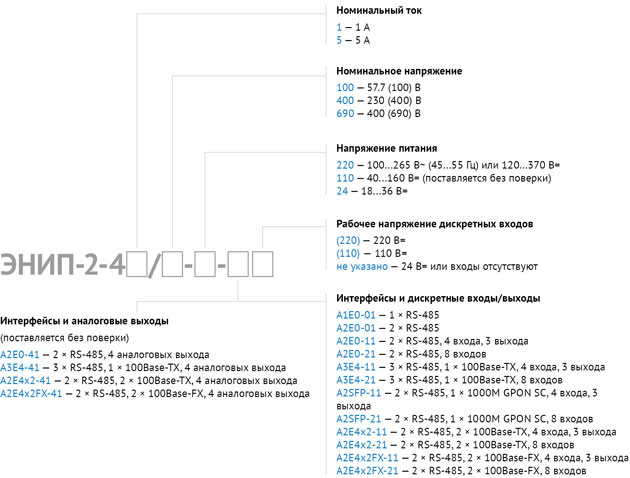

Условные обозначения:

Технические характеристики ЭНИП-2:

Параметр	Значение
1 ИЗМЕРЕНИЯ ( Iном =1 или 5 А, Uном = 57,7/100, 220/380 или 380/690 В (фазное/линейное))
Действующее значение фазного и среднего фазного напряжения	относительная +-0,2 / +-0,75% (0,2 Uном <= U <= 1,5 Uном / 0,05 Uном <= U <= 0,2 Uном) приведенная +-0,2 %
Действующее значение (междуфазного) линейного и среднего(междуфазного) линейного напряжения	относительная +-0,2 / +-0,75% (0,2Uном <= U <= 1,5Uном / 0,05Uном <= U < 0,2Uном) приведенная +-0,2%
Действующее значение фазного и среднего фазного тока	относительная +-0,2 / +-0,75 / +-2,0% (0,2Iном <= I <= 2Iном / 0,05Iном <= I < 0.2Iном / 0,01Iном <= I < 0,05Iном) приведенная +-0,2%
Активная/реактивная мощность фазы нагрузки	приведенная +-0,5% относительная +-0,5% (0,2Iном <= I <= 2Iном, 0,2Uном <= U <= 1,5Uном)
Суммарная активная/реактивная мощность	приведенная +-0,5%
Полная/суммарная полная мощность фазы нагрузки	приведенная +-0,5%
Частота	абсолютная +-10 мГц
Межповерочный интервал	8 лет
2 СИГНАЛИЗАЦИЯ И УПРАВЛЕНИЕ
Дискретные входы	0, 4 или 8 входов, смачиваемый контакт (Wet Contact): Uвх=20..250 В (DC/AC), Iмакс=2 мА, фильтрация дребезга контактов
Дискретные выходы	3 дискретных выхода: включение, отключение, контроль; Uмакс =300 В/~250 В, Iмакс =100 мА
3 ИЗМЕРЕНИЕ ПАРАМЕТРОВ КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ	U0, U1, U2, K2U, KU, I0, I1, I2, K2I, KI, THD
4 МОДУЛИ РАСШИРЕНИЯ
для отображения	Модули индикации серии ЭНМИ
для телеуправления	ЭНМВ-1-0/3R, ЭНМВ-1-4/3R, ЭНМВ 1 6/3R, ЭНМВ 1 24/0, ЭНМВ 1 0/22, ЭНМВ 1 0/20, ЭНМВ 1 16/6, ЭНМВ 1 16/3R (до 4 модулей)
для кабельных сетей	ЭНМВ-2-4/3R-X-А1
5 ИНТЕРФЕЙСЫ
RS-485 (600..115200 бит/с)	1...3 порта — ModBus RTU, ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК-870-5-1-95 (FT3)
Ethernet 100Base-T (2 порта - поддержка RSTP)	1..2 порта — МЭК 61850-8-1 (заказывается опционально), ГОСТ Р МЭК 60870-5-104-2004, Modbus TCP, Modbus RTU, сквозной канал к RS-485; SNTP, SNMP, NETBIOS, web консоль
Ethernet 100Base-FX (LC MM) (2 порта - поддержка RSTP)	2 порта — МЭК 61850-8-1 (заказывается опционально), ГОСТ Р МЭК 60870-5-104-2004, Modbus TCP, Modbus RTU, сквозной канал к RS-485; SNTP, SNMP, NETBIOS, веб-интерфейс. Тип разъемов LC, работают с 62,5/125 мкм и 50/125 мкм многомодовым (multimode) волокном. LED излучатель работает на длине волны 1300 нм, максимальное расстояние передачи сигнала до 2000 метров.
6 ЧАСЫ РЕАЛЬНОГО ВРЕМЕНИ
Точность отсчета времени	0,5 мс
При отсутствии синхронизации	расхождение не более 0,5 с в сутки
Синхронизация	Синхронизация от блока коррекции времени ЭНКС-2, через порт Ethernet (ГОСТ Р МЭК60870-5-104-2004, SNTP) или через порт RS-485 (ГОСТ Р МЭК 60870-5-101-2006)
7 ЖУРНАЛЫ СОБЫТИЙ	Состояние дискретных входов/выходов, журнал диагностики прибора, журнал обновления прошивок и изменения конфигураций
8 ПИТАНИЕ
Постоянное напряжение	=18...36 В / 120...370 В
Переменное напряжение	~100...265 В (45...55 Гц)
Потребляемая мощность	не более 11 ВА (до 19 ВА при питании ЭНМИ от ЭНИП-2)
9 УСЛОВИЯ ЭКСПЛУАТАЦИИ И КОНСТРУКЦИЯ
Рабочий температурный диапазон	от -40 до +70 С
Корпус, ВШГ	75х100х110 мм, крепеж на 35 мм DIN-рельс, IP40

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Энергосервис/ЭНИП-2 Руководство по эксплуатации.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Энергосервис/ЭНИП-2 методика поверки.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Энергосервис/ЭНИП-2 описание типа средств измерений.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Энергосервис/Свидетельство СИ (ЭНИП-2).pdf

Мы предлагаем для поставки электроизмерительные устройства прочие. Преобразователь измерительный ЭНИП-2 cтандарт, артикул 168491 по цене 17 900 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
