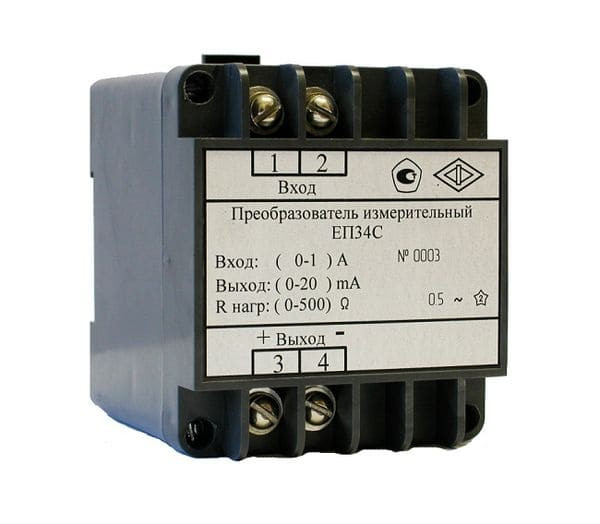

Преобразователь измерительный переменного тока и напряжения ЕП34С (входной сигнал: 25A,50A,100A, выходной 0...20мА)
Описание измерительного преобразователя переменного тока и напряжения ЕП34С:
Преобразователи Е1854ЭЛ предназначены для измерения тока и напряжения в цепях переменного однофазного тока.
Преобразователи могут применяться для контроля токов и напряжений электрических систем, установок и автоматизации различных объектов энергетики и промышленности.
В преобразователях предусмотрены возможности:
- программный выбор входного сигнала тока или напряжения, диапазона измерений;
- программный выбор диапазона выходного аналогового сигнала;
- формирование выходного дискретного сигнала при достижении установленного порогового значения;
- отображение на индикаторе входного сигнала в процентном соотношении от номинального значения
- ;передача данных по интерфейсу RS485 (протокол Modbus RTU);
- изготовление преобразователей без интерфейса RS485 или аналогового выхода.
Возможность программного выбора диапазона входного и выходного сигналов позволяет оперативно решать вопросы по применению преобразователей с различными значениями диапазона и вида входного сигнала.
Изменение параметров преобразователей доступно с помощью специализированной программы «Конфигуратор», либо кнопками на передней панели.
Технические характеристики ЕП34С:
| Тип преобразователя | Габаритные размеры, мм | Масса, кг, не более |
|---|---|---|
| ЕП34С | 70х85,5х79 | 0,4 |
| Диапазон входного сигнала | Диапазон выходного тока, мА | Сопротивление нагрузки, Ом | Питание |
|---|---|---|---|
| переменный ток, А | |||
| 0...0,5; 0...1; 0...2,5; 0...5 | 0...5 | 0...2500 | от измеряемой цепи |
| 0...20 | 0...500 | ||
| 0...25; 0...50; 0...100 | 0...20 | 0...500 |
| Параметр | Значение |
|---|---|
| Телеизмерение | |
| Входной сигнал | А: 0...0,5; 0...1; 0...2,5; 0...5; 0...25; 0...50; 0...100 |
| Пределы основной погрешности | 0,5 % |
| Гальваническая развязка входных и выходных цепей | Есть |
| Кратковременные перегрузки по входному сигналу с кратностью (максимальное значение) | Ток: Кратность: 20; число перегрузок: 2; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 0,5. Напряжение: Кратность: 1,5; число перегрузок: 9; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 15. |
| Аналоговый выход | |
| Аналоговый выход | Количество: 1 Диапазон: 0...5 мА; 0...20 мА |
| Время установления выходного аналогового сигнала, не более | 0,5 с |
| Питание | |
| Питание | Измеряемая цепь |
| Мощность потребления, не более | От цепи входного сигнала, не более: 1,2 В·А |
| Условия эксплуатации | |
| Рабочий диапазон температур | От -30 до +50 С |
| Степень защиты | IP00 |
| Монтаж | На DIN-рейку |
| Сечение проводов | до 2,5 мм2 |
| Максимальная перегрузка по входному сигналу (длительность) | 120% (2 ч) |
| Межповерочный интервал | 24 мес. (при 8-часовой суточной наработке) |
| Гарантийный срок эксплуатации | 4 года |
| Средний срок службы, не менее | 10 лет |
| Средняя наработка на отказ | 20000 ч |

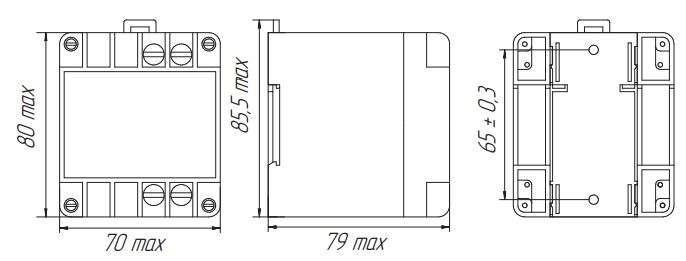

Габаритные чертежи ЕП34С:
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Руководство по эксплуатации ЕП34С.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство об утверждении типа СИ ЕП34С.pdf
