Преобразователь измерительный постоянного тока и напряжения Е856ЭЛ (без аналогового выхода с RS485)
Описание измерительного преобразователя постоянного тока и напряжения Е856ЭЛ:
Преобразователи Е856ЭЛ предназначены для измерения тока и напряжения в цепях постоянного тока. Преобразователи могут применяться для контроля токов и напряжения электрических систем, установок и автоматизации различных объектов энергетики, сферы обороны, безопасности и промышленности.
Возможность обмена информацией по интерфейсу RS485 позволяет использовать преобразователи для передачи информации в цифровом коде в АСУ ТП. Преобразователи могут иметь исполнение без интерфейса RS485.
Преобразователи Е856ЭЛ имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).
Технические характеристики Е856ЭЛ:
| Тип преобразователя | Исполнение | Габаритные размеры, мм | Масса, кг, не более |
|---|---|---|---|
| Е856ЭЛ | с RS485 | 70х85,5х89 | 0,4 |
| без RS485 | 70х86х80 | 0,5 |
| Входной сигнал | Выходной сигнал | Сопротивление нагрузки, не более | |
|---|---|---|---|
| выход 1 | выход 2 | ||
| 0...5 мА, 4...20 мА, 0...20 мА,
-5...0...5 мА, 0...75 мВ, -75...0...75 мВ, 0...60 В, 0...100 В, 0...150 В, 0...250 В, 0...500 В, 0...1000 В | 0...5 мА, 0...20 мА,
4...20 мА, 0...2,5...5 мА, -5...0...+5 мА, 4...12...20 мА, 0...10...20 мА | 0...5 мА, 0...20 мА,
4...20 мА, 0...2,5...5 мА, -5...0...+5 мА, 4...12...20 мА, 0...10...20 мА | Для аналогового выхода: 2,5 кОм (0...5 мА, 0...2,5...5 мА); 2 кОм (-5...0...+5 мА); 0,5 кОм (0...20 мА, 4...20 мА, 4...12...20 мА, 0...10...20 мА) |
| Параметр | Значение |
|---|---|
| Отображение информации | |
| Дополнительные возможности | Подключение модулей индикации или табло по интерфейсу RS485 |
| Телеизмерение | |
| Входной сигнал | мА: 0...5, 4...20, 0...20, -5...0...5 мВ: 0...75, -75...0...75 В: 0...60, 0...100, 0...150, 0...250, 0...500, 0...1000 |
| Пределы основной погрешности | 0,5 % |
| Гальваническая развязка входных и выходных цепей, цепей питания | Есть |
| Кратковременные перегрузки по входному сигналу с кратностью (максимальное значение) | Ток: Кратность: 20; число перегрузок: 2; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 0,5. Напряжение: Кратность: 1,5; число перегрузок: 9; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 15. |
| Входное сопротивление при измерении напряжения | (1-0,005) МОм |
| Интерфейс связи / Аналоговые выходы | |
| RS485 | Количество: 0, 1, 2; протокол Мodbus RTU Скорость обмена интерфейса: 4800, 9600, 19200, 38400 бод. |
| Аналоговые выходы | Количество: 0, 1, 2 Диапазоны: 0...5 мА, 0...20 мА, 4...20 мА, 0...2,5...5 мА, -5...0...+5 мА, 4...12...20 мА, 0...10...20 мА |
| Время установления выходного аналогового сигнала, не более | 0,5 с |
| Питание | |
| Напряжение питания | 12ВН - (12+6/-3) В постоянного тока; 24ВН - (24+12/-6) В постоянного тока; 230В - от 85 до 264 В переменного тока частотой 50 Гц; 220ВУ - от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В постоянного тока |
| Мощность потребления от цепи питания, не более | - 1 Вт от цепи входного сигнала (для параллельной цепи); - 0,01 Вт от цепи входного сигнала (для последовательной цепи); - 6 В•А от цепи питания |
| Условия эксплуатации | |
| Рабочий диапазон температур | От -40 до +50 С |
| Степень защиты | IP50 |
| Монтаж | На DIN-рейку |
| Сечение проводов | до 4 мм2 (одножильные провода), до 2,5 мм2 (многожильные провода) |
| Максимальная перегрузка по входному сигналу (длительность) | 120% (2 ч) |
| Межповерочный интервал | 10 лет |
| Гарантийный срок эксплуатации | 2 года |
| Средний срок службы, не менее | 20 лет |
| Средняя наработка на отказ | 200000 ч |

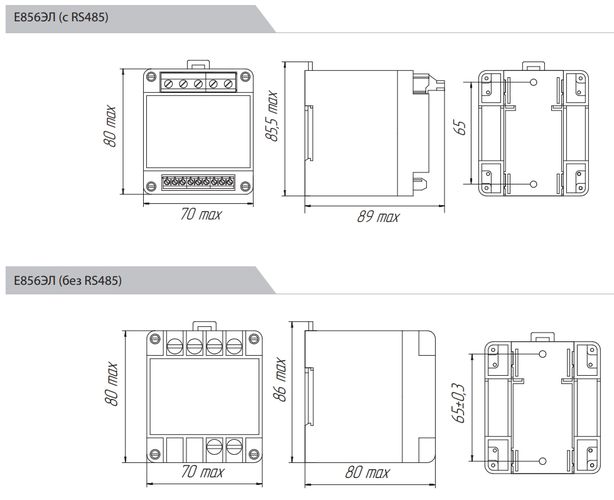

Габаритные чертежи Е856ЭЛ :
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство об утверждении типа СИ E854_-E856.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Методика поверки_E854EL_E856EL.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Методика поверки E854EL_-E856EL.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Руководство по эксплуатацииE856EL.pdf
