РЕЙС-105М1 - рефлектометр портативный цифровой

Описание портативного цифрового рефлектометра РЕЙС-105М1:

Прибор выпускается научно-производственным предприятием «Системы тестирования электрических линий». Работа рефлектометра РЕЙС-105М1 основана на технологии импульсной рефлектометрии. Импульсы напряжения зондируют кабель двухпроводной линии. Выполняется замер времени отражения токового сигнала от места обрыва, повреждения или постороннего включения. Встроенное программное обеспечение автоматически преобразовывает полученные величины и представляет их в виде линейного расстояния до места повреждения.

Импульсы, направленные в электрическую сеть и отражённые от места препятствия, выводятся на жидкокристаллический дисплей в виде рефлектограммы. Отсутствие обратной (отражённой) рефлектограммы свидетельствует о целостности кабеля и исправности линии энергоснабжения.

Портативный рефлектометр РЕЙС-105М1:

• имеет 4 режима измерений («Нормальный», «Сравнение», «Разность», «Раздельный»);
• обладает встроенной памятью, способной сохранять свыше 200 рефлектограмм;
• позволяет отображать рефлектограммы в графическом и цифровом виде.

Средняя наработка на отказ составляет не менее 6000 ч.

НПП «СТЭЛ» разработало персональное программное обеспечение, позволяющее портативному рефлектометру РЕЙС-105М1 считывать, обрабатывать и запоминать информацию автоматически. Операционная система выполняет самостоятельную отстройку от помех, повышая точность и достоверность измерений.

ПО «РЭЙД-107», поставляемое в комплекте с прибором, предназначено для обработки полученных данных с помощью компьютера, обмена рефлектограммами, анализа полученных результатов.

Область применения:

Рефлектометр цифровой РЕЙС-105М1 используется для контроля целостности кабельных линий на объектах энергетики, а также линиях всех типов связи. Его применяют для оперативного отыскания неисправностей в телекоммуникационных сетях, линиях электропередачи промышленных, бытовых зданий, сооружений.

Устройство применяется диагностами и наладчиками оборудования в авиационной, судостроительной, локомотивостроительной отраслях промышленности.

Управление и индикация:

Для отображения результатов измерений на передней панели установлен жидкокристаллический дисплей разрешением 128×64 точки, линейные размеры 70×40 мм.

В центре располагаются кнопки управления смещением рефлектограммы. Функциональные клавиши изменения диапазона измерения, параметров растяжки размещены под ЖК-дисплеем. Кнопки управления встроенной памятью и амплитудой зондирующего пульса находятся в нижней части панели.

Гнёзда подключения кабеля блока питания, кабеля коммутации с компьютером, 2 входа для подсоединения линии находятся на переднем торце прибора.

Технические характеристики портативного цифрового рефлектометра РЕЙС-105М1:

Параметр	Значения
Частота калибрационных меток, кГц	24000 ± 14
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5), м	От 0 до 12,5; от 0 до 25; от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 400; от 0 до 800; от 0 до 1600; от 0 до 3200; от 0 до 6400; от 0 до 12800; от 0 до 25600
Пределы допускаемой основной приведенной (к верхнему пределу измерений (к ВП)) погрешности измерений расстояния, %	±0,2 в диапазонах измерений с верхними пределами от 200 до 25600 м; ±0,8 в диапазонах измерений с верхними пределами 25, 50, 100 м
Пределы допускаемых значений приведенной (к ВП) погрешности измерений расстояния в рабочих условиях применения, %	±0,4 в диапазонах измерений с верхними пределами от 200 до 25600 м; ±1,5 в диапазонах измерений с верхними пределами 25, 50, 100 м
Диапазон устанавливаемых значений коэффициента укорочения	От 1 до 7
Дискретность установки коэффициента укорочения	0,001
Отсчет расстояния	с помощью двух вертикальных курсоров – курсор 0 и курсор 1
Диапазон устанавливаемых значений коэффициентов растяжки участка рефлекто- граммы вокруг активного курсора с кратностью 2	64 для диапазона от 0 до 12,5 м; 128 для диапазона от 0 до 25 м; 256 для диапазона от 0 до 50 м; 512 для диапазона от 0 до 100 м; 1024 для диапазона от 0 до 200 м; 2048 для диапазона от 0 до 400 м; 4096 для диапазона от 0 до 800 м; 8192 для диапазона от 0 до 1600 м; 16384 для диапазона от 0 до 3200 м; 32768 для диапазона от 0 до 6400 м; 65536 для диапазона от 0 до 12800 м; 13107268 для диапазона от 0 до 25600 м
Амплитуда зондирующего импульса, В	Не менее 3,5 на нагрузке 50 Ом
Амплитуда зондирующего импульса в режиме "Турбо", В	Не менее 20
Длительность зондирующего импульса, мкс	От 10 х 10-3 до 5 (менее 10 нс не нормируется)
Выходное сопротивление прибора, Ом	От 30 до 450
Перекрываемое прибором затухание, дБ	60
Память	Хранение рефлектограмм, в том числе при отсутствии питания
Уровень подавления входных несинхронных помех при работе в режиме усреднения по 50 реализациям, Дб	Не менее 20
Общие характеристики
Параметры электрического питания	4 гальванических элемента или аккумулятора типа АА от 4,2 до 6 В, от источника постоянного тока от 4,8 до 6 В
Диапазон рабочих температур окружающего воздуха, С	От -10 до +55
Время установления рабочего режима, мин	Не более 1
Время непрерывной работы в рабочих условиях применения при сохранении своих технических характеристик при питании от внешнего источника питания постоянного тока, ч	Не менее 8
Средняя наработка на отказ, ч	Не менее 6000
Гамма - процентный ресурс	Не менее 10000 ч при γ = 90 %
Габаритные размеры, мм	Не более 106 х 243 х 59
Габаритные размеры видимой части экрана, мм	Не более 70 х 40
Масса со встроенными элементами питания, кг	Не более 0,75
Масса в потребительской таре, кг	Не более 2

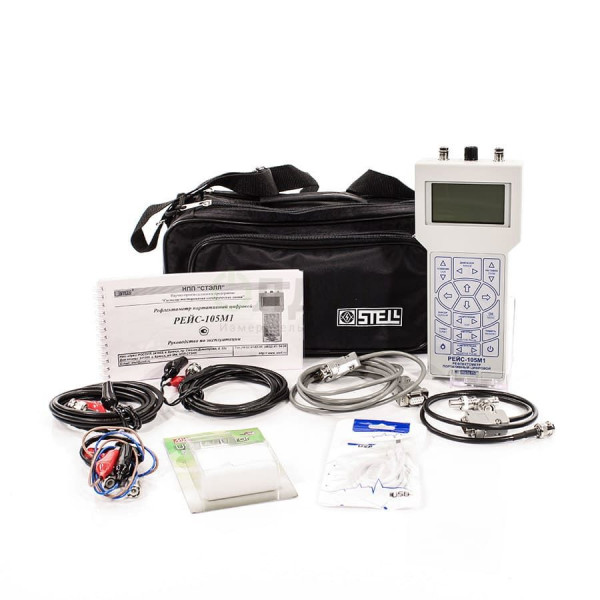

Комплект поставки РЕЙС-105М1:

• Портативный цифровой рефлектометр РЕЙС-105М1 (со встроенными аккумуляторами) — 1
• Кабель присоединительный — 2
• Кабель соединительный (длина 2 м) — 2
• Кабель связи с компьютером 1
• Кабель для контроля частоты встроенного калибратора — 1
• Тройник и нагрузка 50 Ом для поверки — 1
• Предохранитель ВП-1-1 (0,25 А) — 1
• Блок питания - зарядки от сети 220 В — 1
• Руководство по эксплуатации — 1
• Сумка для переноски — 1
