Измеритель Рейс-50 работает на основе двух методов: TDR-рефлектометрии и DC-измерений сопротивления. Способ измерения рефлектометрией предусматривает зондирование силовой линии короткими токовыми импульсами, приёмке и обработке отражённого сигнала и оценке линейного расстояния до места обрыва или повреждения.

DC-метод предполагает нагрузку проводника электрическим током заданной величины, измерение его сопротивления и расчёт длины изолированного кабеля.
Выбор TDR или DC метода зависит от конструктивного исполнения кабельной линии. При TDR-измерениях достаточно подключить устройство только к одному выводу кабеля, при DC-измерениях необходим доступ к обоим концам.

Питание прибора осуществляется от 4-х аккумуляторных батарей размером ААА или от внешнего источника переменного тока. Устройство позволяет выбрать один из трёх режимов измерений: «разность», «сравнение» или нормальный. Область измерений составляет от 0 до 10 кОм.

Измеритель кабеля Рейс-50 обладает встроенным программным обеспечением, обеспечивающим стабильную работу микропроцессорного устройства. За счёт встроенной внутренней памяти пользователь может сохранять рефлектограммы и присваивать им собственные имена, настраивать устройство в соответствии с сохранёнными параметрами.

За счёт компактных размеров и массы прибор может использоваться на объектах, имеющих ограниченный доступ к кабельным линиям.

Область применения

Измеритель длины кабеля Рейс-50 необходим для систематизации учёта и хранения проводов, токопроводящих шин различных сечений. Его применяют на промышленных производствах, складах готовой продукции для контроля наличия остатков и запасов.

Прибор используется при монтаже линии энергоснабжения строящихся зданий, объектов, сооружений, линий связи. С помощью устройства выполняются периодические регламентные проверки технического состояния сетей энергообеспечения.

Управление и индикация

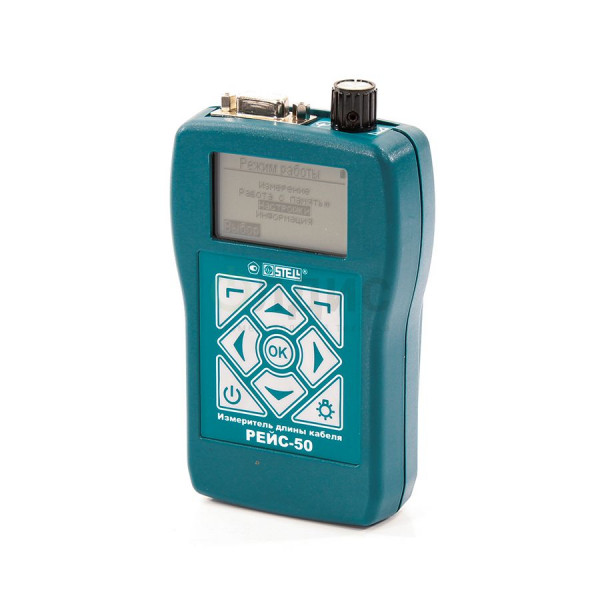

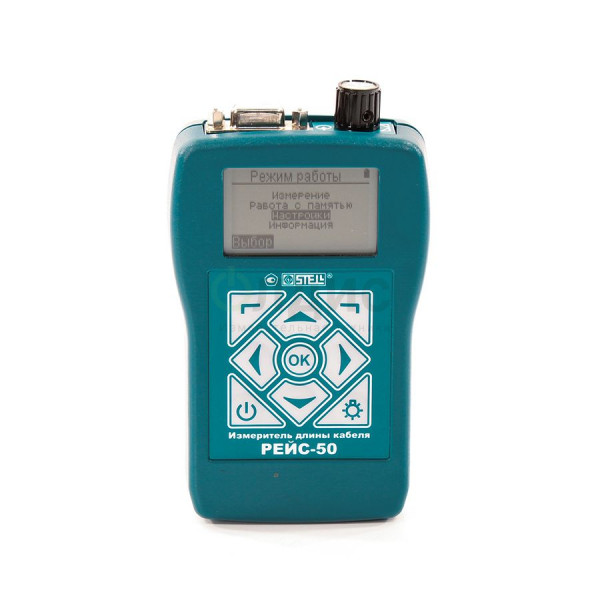

Измеритель длины Рейс-50 изготавливается на печатных платах, защищённых ударопрочным пластиковым корпусом. На передней крышке располагается монохромный ЖК-экран разрешением 128×64 точки, закрытый защитным стеклом.

Под экраном находится плёночная панель управления с клавишами навигации, включения питания и подсветки. В верхней части располагается кабельный разъём и потенциометр с ручкой регулятора выходного сопротивления.

В процессе работы информация на ЖК-дисплее отображается в двух режимах:

графическом для рефлектограмм;
цифровом для текущих показателей измерений.

Производителем допускается непрерывная работа устройства при условии подключения к внешней сети электропитания.

Мы предлагаем для поставки электроизмерительные устройства рефлектометры. РЕЙС-50 - Цифровой измеритель длины кабелей, артикул 10008578 по цене 59 000 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .

Технические характеристики

Параметр	Значения
Частота калибрационных меток, МГц	От 11,993 до 12,007
Диапазоны измеряемых расстояний до места повреждения или конца линии (при коэффициенте укорочения 1,600), м	От 0 до 62,5; от 0 до 125; от 0 до 250; от 0 до 500; от 0 до 1000; от 0 до 2000; от 0 до 4000; от 0 до 8000
Для остальных значений коэффициентов укорочения верхний предел диапазона измеряемых расстояний определяется из выражения	LB2= LB1·1,600/KY2*
Пределы допускаемой основной приведенной (к верхнему пределу измерений (к ВП)) погрешности измерений расстояния, %	±0,2
Пределы допускаемых значений приведенной (к ВП) погрешности измерений расстояния в рабочих условиях применения, %	±0,4
Диапазон устанавливаемых значений коэффициента укорочения	От 1 до 7
Дискретность установки коэффициента укорочения	0,001
Максимальное значение коэффициента растяжки участка рефлектограммы вокруг активного курсора с кратностью 2 (при коэффициенте укорочения 1,600)	64 для диапазона от 0 до 62,5 м; 128 для диапазона от 0 до 125 м; 256 для диапазона от 0 до 250 м; 512 для диапазона от 0 до 500 м; 1024 для диапазона от 0 до 1000 м; 2048 для диапазона от 0 до 2000 м; 4096 для диапазона от 0 до 4000 м; 8192 для диапазона от 0 до 8000 м
Амплитуда зондирующего импульса, В	Не менее 2
Длительность зондирующего импульса, мкс	От 10 х 10-3 до 5
Выходное сопротивление прибора, Ом	От 30 до 450
Перекрываемое прибором затухание, дБ	Не менее 40
Диапазон измерений сопротивления, Ом	От 0 до 10000
Пределы допускаемой абсолютной погрешности измерений сопротивления, Ом	±(0,001 х R + е.м.р.)**
Разрешение по сопротивлению, мОм	Не более 0,1
Диапазон устанавливаемых значений погонного сопротивления, Ом/км	От 0,036 до 17900
Пределы допускаемой абсолютной погрешности измерений погонного сопротивления, Ом/км	±(0,001 х Rп + е.м.р.)***
Память	Сохранение в памяти до 20 рефлектограмм без растяжки, в том числе при отсутствии питания
Отображение информации	Рефлектограмм и результатов их обработки - в графическом виде; режимов, параметров и информации - в алфавитно-цифровом и символьном видах
* - LB2 - верхний предел диапазона измеряемых расстояний при коэффициенте укорочения KY2; LB1 - верхний предел диапазона измеряемых расстояний при коэффициенте укорочения 1,600; - индицируемое измерителем сопротивление, е.м.р. - единица младшего значащего разряда; * - Rп - индицируемое прибором значение, е.м.р. - единица младшего значащего разряда
Общие характеристики
Параметры электрического питания	4 гальванических элемента или аккумулятора типа ААА от 4,2 до 6 В, от источника постоянного тока от 4,8 до 6 В, 0,5 А
Диапазон рабочих температур окружающего воздуха, ?С	От -10 до +55
Время установления рабочего режима, мин	Не более 1
Время непрерывной работы в рабочих условиях применения при сохранении своих технических характеристик при питании от внешнего источника питания постоянного тока, ч	Не менее 8
Средняя наработка на отказ, ч	Не менее 6000
Гамма - процентный ресурс	Не менее 10000 ч при ? = 90 %
Габаритные размеры, мм	Не более 135 х 80 х 36
Габаритные размеры видимой части экрана, мм	Не более 45 х 27
Масса со встроенными элементами питания, кг	Не более 0,25
Масса в потребительской таре, кг	Не более 1

Комплект поставки

№	Наименование	Количество
1	Цифровой измеритель длины кабелей РЕЙС-50	1
2	Кабель присоединительный с датчиком температуры (для DC-метода)	1
3	Кабель присоединительный (для TDR метода)	1
4	Кабель калибровки	1
5	Аккумулятор размера ААА	4
6	Блок зарядки от сети 220 В	1
7	Сумка для переноски	1
8	Руководство по эксплуатации	1
