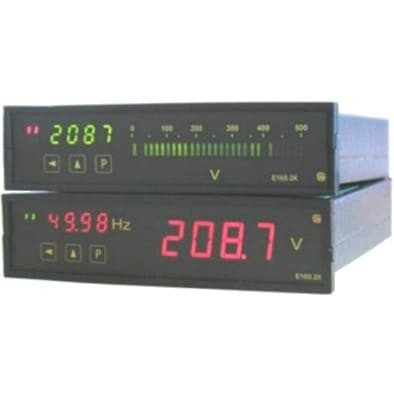

Измеритель-регулятор переменного тока Е160.1

Описание измерителя-регулятора переменного тока Е160.1

Измеритель-регулятор переменного тока Е160.1 щитовой, узкопрофильный, микропроцессорный предназначен для измерения и трехпозиционного регулирования среднеквадратичного значения силы переменного тока или напряжения синусоидальной формы в диапазоне частот от 45 до 65 Гц, а также измерения частоты в диапазоне от 45 до 65 Гц.

Измеритель-регулятор Е160.1 имеет коммутирующее устройство, состоящее из двух переключающих электромагнитных реле, каждое из которых позволяет коммутировать при максимальном токе 5 А:

• переменное напряжение не более 250 В;
• постоянное напряжение не более 24 В.

На передней панели измерителя-регулятора Е160.1 расположены кнопки управления, с помощью которых задаются параметры контроля, регулирования и сигнализации. Заданные параметры сохраняются при отключении питания приборов.

Е160.1 по заказу могжет иметь встроенный последовательный интерфейс RS-485, который позволяет подключать к персональному компьютеру через адаптер RS-232<->RS-485 до 128 приборов. Внешние присоединения измерителя-регулятора Е160.1 осуществляется с помощью разъемных соединителей "под винт".

Измеритель-регулятор Е160.1 поставляется со сменными наборами шкал (шкалы для линейного индикатора, оцифрованные под конкретный диапазон измерения контролируемого параметра), которые изготавливаются с учетом заказа. Сменные наборы шкал в сочетании с возможностью перепрограммирования делают прибор более универсальными и удобными в эксплуатации.

Технические характеристики измерителя-регулятора Е160.1

Параметр	Значения
Пределы измерений силы переменного тока из ряда	10; 20; 50; 100; 200; 500 мА; 1; 5 А
Пределы измерений напряжения переменного тока из ряда, В	1; 2; 5; 10; 20; 50; 100; 250; 400
Диапазон измерений частоты, Гц	от 45 до 65
Пределы допускаемых значений основной приведенной погрешности, % а) при измерении силы и напряжения: - для приборов с горизонтальным рабочим положением - для приборов с вертикальным рабочим положением б) при измерении частоты	± 0,5 ± 1,0 ± 0,2
Пределы допускаемой дополнительной погрешности измерений силы, напряжения и частоты, вызванной изменением температуры на каждые 10 °С	± 0,5 предела основной погрешности
Количество переключающих реле коммутирующе го устройства, шт (для измерителей имеющих коммутирующее устройство)	2
Напряжение коммутации переключающих реле при максимальном токе 5 А (для измерителей имеющих коммутирующее устройство): - напряжение переменного тока, В, не более - напряжение постоянного тока, В, не более	250 24
Пределы допускаемой основной приведенной погрешности срабатывания реле а) при измерении силы, напряжения, %: - для приборов с горизонтальным положением - для приборов с вертикальным положением	± 0,5 ± 1,0
Количество каналов измерения, шт.	1
Разрядность цифрового индикатора: - для приборов с горизонтальным положением - для приборов с вертикальным положением	9999 999
Напряжение питающей сети переменного тока частотой 50 Гц, В	от 110 до 242
Напряжение питающей сети постоянного тока, В	от 140 до 330
Потребляемая мощность , В • А , не более	6
Диапазон рабочих температур , °С	+5...+40 °С
Масса, кг	0,7
Габаритные размеры, мм	160 х 30 х 215
Корпус	Пластмассовый
Полный средний срок службы, лет, не менее	12

Комплектация измерителя-регулятора Е160.1

№	Наименование	Количество
1	Измеритель-регулятор переменного тока Е160.1	1
2	Ведомость ЗИ	1
3	Принадлежности и материалы согласно ведомости ЗИ, комплект	1
4	Ведомость ВЭ	1
5	Комплект эксплуатационных документов согласно ведомости ВЭ, комплект	1

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Юримов/Руководство по эксплуатауии Е160.1, Е160.2.pdf
