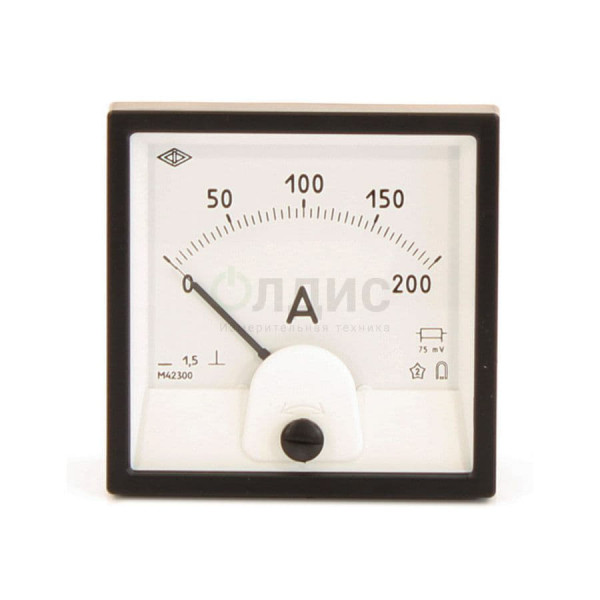

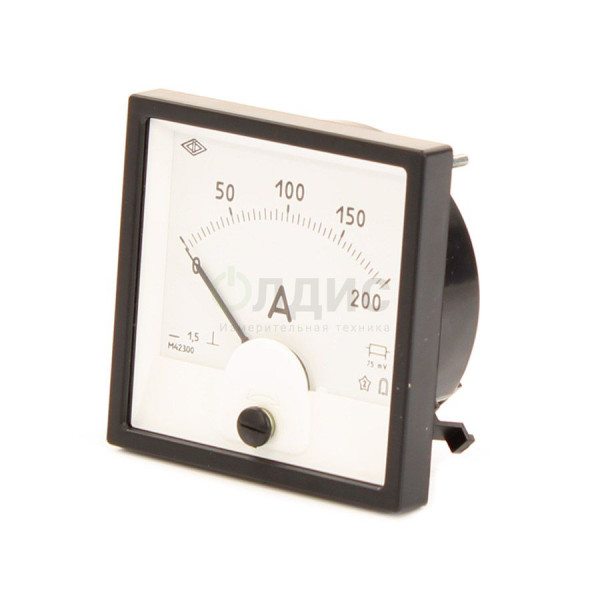

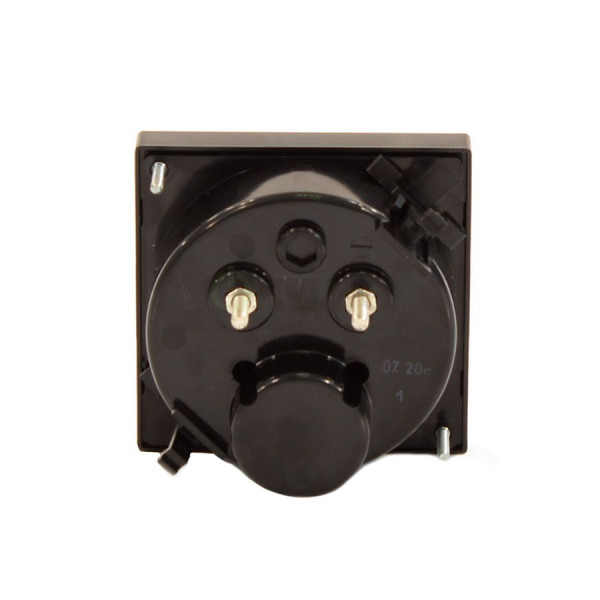

Амперметр и вольтметр М42300
Описание стрелочного амперметра и вольтметра М42300
Приборы предназначены для измерения силы тока и напряжения в электрических цепях постоянного тока а различных отраслях промышленности.
Щитовой вольтметр и амперметр М42300 выпускается в стандартном корпусе с габаритными размерами 80Х80мм и классом точности 1,5-2,5 в зависимости от конструктивного исполнения и диапазона измерения. Степень защиты лицевой панели IP50 или IP54, для токоведущих частей – IP00. Внесен в Госреестр средств измерений Р.Ф.
Измерительный механизм магнитоэлектрической системы, центральное расположение. Рабочее положение прибора вертикальное или горизонтальное
Прибор изготавливается в трех исполнениях:
- Общепромышленное при заказе не обозначается.
- Пылебрызгозащищенное исполнение при заказе обозначается буквой (Б)
- Повышенные механические характеристики эксплуатации обозначается буквой (М)
Щитовой вольтметр и амперметр М42300 поставляется с первичной метрологической поверкой, межповерочный интервал пять лет, для приборов с исполнением (М) три года.
Шкалы прибора выполняются с нулевой отметкой в начале или в середине шкалы, а также возможно изготовление шкалы в любых единицах измерения, со специальными надписями и другими пределами измерений по специальному заказу.
Габаритные чертежи
Условия эксплуатации вольтметра и амперметра М42300
- Температура -50…+60 С, относительная влажность 95% при температуре +35 С.
- Вибропрочность: ускорение 5-30м/с2, частота 10-70 Гц.
- Ударопрочность: ускорение 100 м/с2, частота 80-120 ударов в минуту.
- Для приборов с повышенной устойчивостью к механическим воздействиям температура -50…+60 С
- Относительная влажность 95 % при температуре +40 С. Вибропрочность: ускорение 2…20 м/с2, частота 10…40 Гц.
- Ударопрочность: 100 м/с2– 88000 ударов 150 м/с2– 20000 ударов 500 м/с2– 2000 ударов с частотой 80…120 ударов в минуту.
Технические характеристики вольтметра М42300
| Параметр | Значения |
|---|---|
| Размеры лицевой панели | 80х80 мм |
| Монтажный вырез в щите | 77,5 мм |
| Длина шкалы | 56мм |
| Класс точности | 1,5;-2,5 |
| Степень защиты IP | пылезащищенное IP50 или пылебрызгозащищенное IP54 |
| Межповерочный интервал | 5 лет. Для приборов с повышенной устойчивостью к механическим воздействиям (М) 3 года. |
| Масса не более | 0,2 кг |
| Тип вольтметр непосредственное подключение | Диапазоны измерения: 0,075; 1; 2; 3; 7,5; 10; 15; 20; 30; 50; 75; 100; 150; 250; 300; 500; 600; 3/30;3/300; 30/300; 4/100; 7,5/300; 8/300; 10/100; 15/150; 15/300; 20/40; 0,3/15-0-0,3/15 В |
| Тип вольтметр подключение через внешнее добавочное сопротивлением с номинальным током 5 мA | Диапазоны измерения: 150/1500; 15/150/1500 В |
| Тип киловольтметр подключение через внешнее добавочное сопротивлением с номинальным током 5 мA | Диапазоны измерения: 1; 1,5; 3 кВ |
Комплект поставки амперметра М42300
- Щитовой амперметр
- Паспорт с первичной поверкой
- Комплект монтажных частей
- Упаковка
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство Российский морской регистр судоходства.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Декларация о соответствии М42300, М42301, М42303, М4264М.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Руководство по эксплуатации М42300, М42301, М42303.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство об утверждении типа М42300, М42301, М42303, М4264М.pdf
Мы предлагаем для поставки электроизмерительные устройства стрелочные приборы. Амперметр и вольтметр М42300, артикул 159389 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
