Амперметр и вольтметр М42304
Описание стрелочного милливольтметр и микроамперметр М42304
Щитовой милливольтметр и микроамперметр М42304 выпускается в стандартном корпусе с габаритными размерами 80Х80мм и классом точности 1,5-2,5 в зависимости от конструктивного исполнения и диапазона измерения. Степень защиты лицевой панели IP50 или IP54, для токоведущих частей – IP00. Внесен в Госреестр средств измерений Р.Ф.
Измерительный механизм магнитоэлектрической системы, центральное расположение. Рабочее положение прибора вертикальное или горизонтальное.
Щитовой милливольтметр микроамперметр М42304 поставляется с первичной метрологической поверкой, межповерочный интервал два года.
Шкалы прибора выполняются с нулевой отметкой в начале или в середине шкалы, а также возможно изготовление шкалы в любых единицах измерения, со специальными надписями и другими пределами измерений по специальному заказу.
Приборы могут изготавливаться с повышенной устойчивостью к механическим воздействиям, при заказе к обозначению приборов добавляется буква (м)
Габаритные чертежи

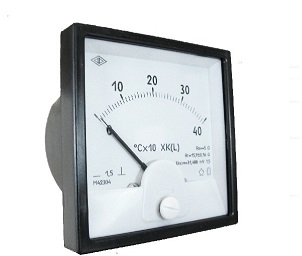

Внешний вид
Технические характеристики милливольтметра М42304
| Параметр | Значения |
|---|---|
| Размеры лицевой панели | 80х80 мм |
| Вырез в щите | Диаметр 77,5мм |
| Длина шкалы | 56мм |
| Класс точности | 1,5;-2,5 |
| Межповерочный интервал | два года |
| Масса не более | 0,2 кг |
| Тип прибора милливольтметр непосредственное подключение | Диапазоны измерения: 25*; 50; 75; 150; 300; 500; 750; 1000 мВ |
Комплект поставки микроамперметра М42304
- Щитовой амперметр
- Паспорт с первичной поверкой
- Комплект крепежных элементов
- Упаковка
Условия эксплуатации микроамперметра и милливольтметр М42304
- Температура -30…+60 С, относительная влажность 95 % при температуре +35°С.
- Вибропрочность: ускорение 5…30 м/с2, частота 10…70 Гц.
- Ударопрочность: ускорение 100 м/с2, частота ударов 10…50 в минуту.
- Для приборов с повышенной устойчивостью к механическим воздействиям:
- Температура: -50…+60 С, относительная влажность 95 % при температуре +40 С.
- Вибропрочность: ускорение 2…20 м/с2, частота 10…40 Hz.
- Ударопрочность:
100 m/s2 – 88000 ударов
150 m/s2 – 20000 ударов
500 m/s2 – 2000 ударов
с частотой 80…120 ударов в минуту.
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство Российский морской регистр судоходства.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Декларация о соответствии М42304, М42305, М42306, М4265М.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Руководство по эксплуатации М42304, М42305, М42306.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство об утверждении типа М42304, М42305, М42306, М4265М.pdf
Мы предлагаем для поставки электроизмерительные устройства стрелочные приборы. Амперметр и вольтметр М42304, артикул 159392 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
