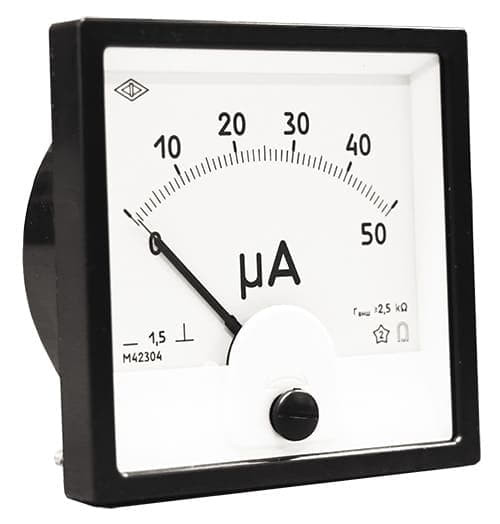

Амперметр и вольтметр М42306
Описание стрелочного микроамперметра и милливольтметра М42306
Амперметры и вольтметры М42306 предназначены для измерения тока и напряжения в электрических цепях постоянного тока.Амперметры и вольтметры М42306 позволяют измерять токи в пределах от 10 µА до 20 А и напряжения от 25 мВ до 750 В при непосредственном включении.По отдельному заказу возможен выпуск приборов с повышенной защитой. Конструктивное исполнение корпусов обеспечивает степень защиты по лицевой панели IP50 или IP54, для токоведущих частей – IP00. Калиброванные провода, соединяющие приборы с шунтами, входят в комплект поставки приборов.
Амперметры и вольтметры М42306 постоянного тока могут изготавливаться с нулевой отметкой в начале или в середине шкалы. Шкалы приборов могут быть выполнены в любых единицах измерения, со специальными отметками, надписями и пр. по данным заказчика. Нормальное положение приборов вертикальное или горизонтальное. Возможно изготовление приборов с другими пределами измерений по заказу.
Приборы могут изготавливаться с повышенной устойчивостью к механическим воздействиям, при заказе к обозначению приборов добавляется буква (м)
Технические характеристики амперметра и вольтметра М42306
| Параметр | Значения |
|---|---|
| Размеры лицевой панели, мм | 40х40 |
| Вырез в щите, мм | 37,5 |
| Длина шкалы, мм, не менее | 26 |
| Класс точности | 2,5; 4,0 |
| Степень защиты IP | пылебрызгозащищенное IP54 |
| Масса, кг, не более | 0,08 |
| Диапазон измерений | Способ включения | Условия эксплуатации |
|---|---|---|
| мкА – 5; 10; 20; 25; 30 | Непосредственно | Температура -30…+50 С, относительная влажность 95 % при температуре +35 С. Вибропрочность: ускорение 5 м/с2, частота 50 Гц. Ударопрочность: ускорение 30 м/с2, частота ударов 10…50 в мин., 2000 ударов. |
| мкА – 50 | Непосредственно | Температура -50…+60 С, относительная влажность 95 % при температуре +35 С. Вибропрочность: ускорение 5…30 м/с2, частота 10…70 Гц. Ударопрочность: ускорение 100 м/с2, частота ударов 10…50 в мин., 2000 ударов. Для приборов с повышенной устойчивостью к механическим воздействиям: температура -50…+60 С, относительная влажность 95 % при температуре +40 С. Вибропрочность: ускорение 2…20 м/с2, частота 10…40 Гц. Ударопрочность: 100 м/с2 – 88000 ударов, 150 м/с2 – 20000 ударов, 500 м/с2 – 2000 ударов с частотой 80…120 ударов в минуту |
| мВ – 25; 50; 75; 150; 300; 500; 750; 1000 | С калиброванными проводами сопротивлением 0,035 Ом | Температура -50…+60 С, относительная влажность 95 % при температуре +35 С. Вибропрочность: ускорение 5…30 м/с2, частота 10…70 Гц. Ударопрочность: ускорение 100 м/с2, частота ударов 10…50 в мин., 2000 ударов. Для приборов с повышенной устойчивостью к механическим воздействиям: температура -50…+60 С, относительная влажность 95 % при температуре +40 С. Вибропрочность: ускорение 2…20 м/с2, частота 10…40 Гц. Ударопрочность: 100 м/с2 – 88000 ударов, 150 м/с2 – 20000 ударов, 500 м/с2 – 2000 ударов с частотой 80…120 ударов в минуту |
Комплект поставки М42306
- Щитовой амперметр/вольтметр
- Паспорт с первичной поверкой
- Элементы крепежа
- Упаковка
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство Российский морской регистр судоходства.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Декларация о соответствии М42304, М42305, М42306, М4265М.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Руководство по эксплуатации М42304, М42305, М42306.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство об утверждении типа М42304, М42305, М42306, М4265М.pdf
