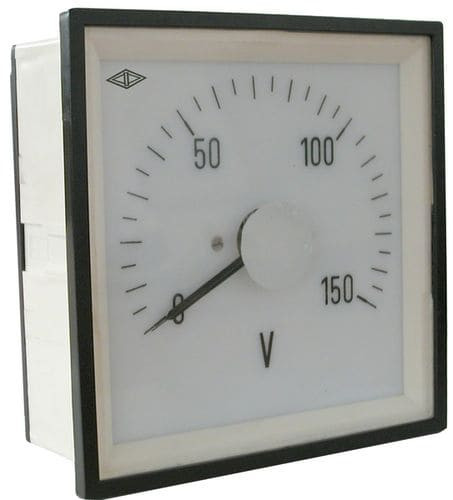

Амперметр и вольтметр М42496

Описание амперметра, вольтметра переменного тока М42496

Приборы предназначены для измерения силы тока и напряжения в цепях постоянного и пульсирующего тока частотой 100 Гц в различных областях промышленности и на железнодорожном транспорте.

Циферблаты и шкалы приборов в габаритах 120х120, 96х96, 85 мм выполняются в соответствии с Din 43802. Во всех исполнениях М42408 предусмотрена подсветка циферблата.

Приборы М42408, М42412, М42496 могут изготавливаться с нулевой отметкой на краю или внутри диапазона измерений. Шкалы приборов могут быть выполнены в любых единицах измерения, со специальными отметками, надписями и пр. по данным заказчика.

Приборы имеют степень защиты от воздействия окружающей среды по передней панели IP53.

Технические характеристики М42496

Параметр	Значения
Размер лицевой панели, мм	96x96
Длина шкалы, мм	150
Вырез в щите, мм	92x92
Класс точности	1,5
Степень защиты корпуса (по лицевой панели)	IP53
Масса прибора, кг	0,36

Конечное значение диапазона измерений	Способ включения	Условия эксплуатации
мA – 1; 5; 20	Непосредственно	Температура -50...+60 С. Относительная влажность 95 % при температуре +35 С. Вибропрочность: ускорение 10 м/с2, частота 10-100 Гц. Ударопрочность: ускорение 30 м/с2, длительность 6-20 мс.
А – 5; 10
А – 10; 20; 30; 50; 75; 100; 150; 200; 300; 400; 500; 600; 750	С наружным шунтом на 75 мВ и калиброванными проводами сопротивлением 0,035 Ом
кА – 1; 1,5; 2; 3; 4; 5; 6; 7,5; 10
В – 10; 15; 30; 50; 100; 150; 250	Непосредственно
кВ – 1; 1,5; 2; 3; 4	С внешним добавочным сопротивлением с номинальным током 1 мА
Амперметры могут быть отградуированы для работы с соединительными проводами сопротивлением 0,053; 0,088; 0,14 и 0,21 Ом. По согласованию с заказчиком амперметры могут быть отградуированы для работы с соединительными проводами с другим сопротивлением, но не более 0,28 Ом.

Габаритный чертеж

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Декларация о соответствии М42408, М42412, М42496.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Руководство по эксплуатации М42408, М42412, М42496.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство об утверждении типа на М42408, М42412, М42496.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство о типовом одобрении Российского морского регистра судоходстваМ42408, М42412, М42496.pdf

Мы предлагаем для поставки электроизмерительные устройства стрелочные приборы. Амперметр и вольтметр М42496, артикул 159417 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
