Амперметр и вольтметр Ц42702
Описание амперметра и вольтметра Ц42702
Щитовые приборы для измерения переменного тока и напряжения выпускаются двух видов:
- магнитоэлектрической системы с выпрямителем;
- электромагнитной системы.
Приборы позволяют измерять токи в пределах от 25 µА до 100 А и напряжения от 0,5 В до 750 В при прямом включении. Для расширения диапазона измерений по току применяются трансформаторы тока типа ТОП-0,66, по напряжению – трансформаторы напряжения.
Амперметры и вольтметры изготавливаются с нулевой отметкой на краю диапазона. Приборы могут быть изготовлены со шкалами в любых единицах измерения по желанию заказчика.
Циферблаты и шкалы приборов в габаритах 60х60, 80х80, 120х120 мм выполняются в соответствии с ГОСТ 5365.
По конструктивному исполнению приборы для измерения переменного тока делятся на две группы:
- приборы с квадратными лицевыми панелями и круглыми корпусами;
- приборы с квадратными лицевыми панелями и квадратными корпусами.
Степень защиты по лицевой панели - IP50 или IP54, степень защиты токоведущих стержней – IP00.
Для защиты от прикосновения к токоведущим стержням приборы Э42700, Э42702 (амперметры до 10А, миллиамперметры, вольтметры, приборы с подключением через ТТ и ТН), Ц42300, Ц42702 могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе.
Технические характеристикиЦ42702
| Параметр | Значения |
|---|---|
| Размер лицевой панели, мм | 120х120 |
| Вырез в щите, мм | 112х112 |
| Длина шкалы, мм, не менее | 90 |
| Класс точности | 1,5 |
| Степень защиты IP | пылезащ. IP50 |
| Масса, кг, не более | 0,35 |
| Верхний предел диапазона измерений | Коэффициент трансформации | Способ включения | Условия эксплуатации |
|---|---|---|---|
| мA – 10; 20; 30; 50; 100; 250; 500 | - | Непосредственно | Температура -40...+50 С,
относительная влажность 95 % при температуре +35 С. Нормальная область частот 50-1000 Гц. Виброустойчивость: ускорение 5 м/с2, частота 20 Гц. Вибропрочность: ускорение 15 м/с2, частота 30 Гц. Ударопрочность: ускорение 70 м/с2, частота 10...50 ударов в мин., 1000 ударов. |
| В – 15; 30; 50; 75; 100; 150; 250; 300; 400; 500; 600 | |||
| В – 450; 500; 600; 750 | 0-450В - 380/100 0-500В - 500/100 0-600В - 500/100 0-750В - 750/100 | Через трансформатор напряжения со вторичным напряжением 100 В | |
| кВ – 3,5; 4; 6; 7,5; 12,5; 15; 17,5; 20; 25; 40; 125; 150; 175; 200; 250; 400; 600 | 0-3,5кВ - 3000/100 0-4кВ - 4000/100 0-6кВ - 6000/100 0-7,5кВ - 6000/100 0-12,5кВ - 10000/100 0-15кВ - 13800/100 0-17,5кВ - 15750/100 0-20кВ - 18000/100 0-25кВ - 20000/100 0-40кВ - 35000/100 0-125кВ - 110000/100 0-150кВ - 150000/100 0-175кВ - 150000/100 0-200кВ - 200000/100 0-250кВ - 220000/100 0-400кВ - 330000/100 0-600кВ - 500000/100 | ||
| Для приборов Ц42702 первичный ток и напряжение трансформатора совпадает с верхним пределом диапазона измерений. Для вольтметра Ц42702 первичное напряжение трансформатора соответствует данным, приведенным в таблице. | |||

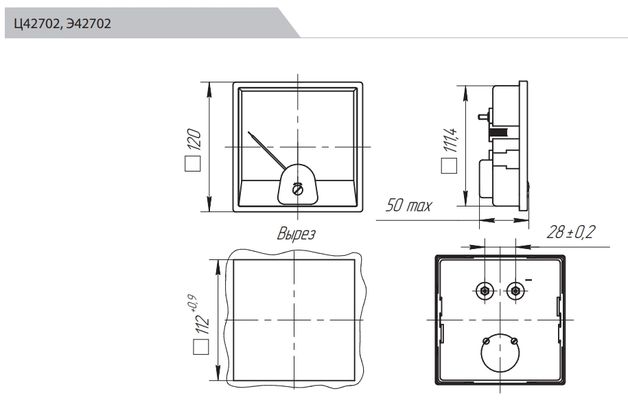

Габаритный чертеж
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Справочно Формула для определения потребляемой мощности аналоговых приборов.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство о типовом одобрении Российского морского регистра судоходства Э42700, Э42701, Э42702, Ц42302, Ц42300, Ц42702.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Руководство по эксплуатации Ц42702.pdf
Мы предлагаем для поставки электроизмерительные устройства стрелочные приборы. Амперметр и вольтметр Ц42702, артикул 159424 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
