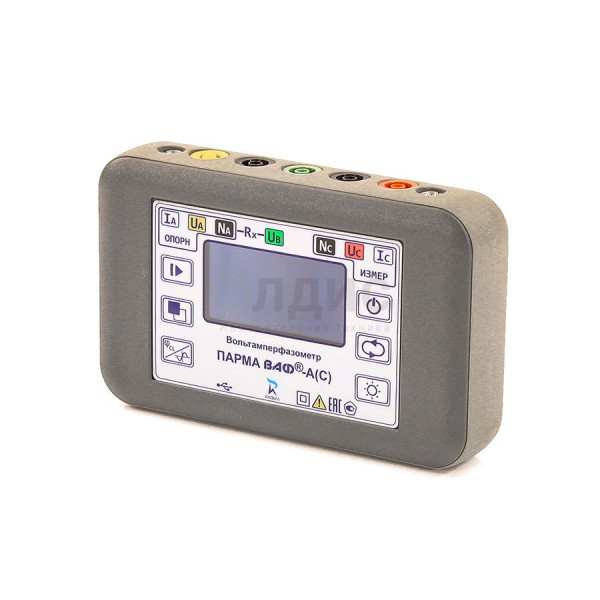

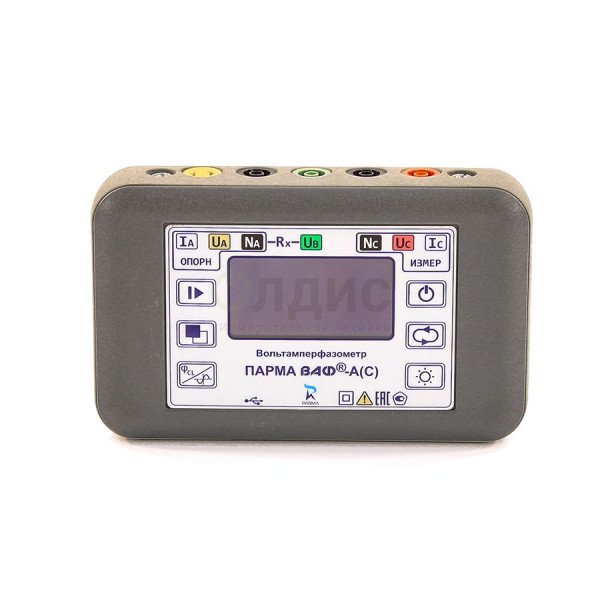

Вольтамперфазометр ВАФ-А(С)-2 с двумя клещами
Описание вольтамперфазометра ВАФ-А(С)-2 с двумя клещами:
Вольтамперфазометр ВАФ-А(С)-2, с двумя токоизмерительными клещами, предназначен для измерения таких величин, как среднеквадратическое значения силы переменного тока и напряжения, а также угла сдвига фаз (в трехфазной системе напряжения). Возможна модификация с одними токоизмерительными клещами ВАФ-А(С)-1.
ПАРМА ВАФ-А(С)-2 обеспечивает измерение:
- Действующее значение напряжения и силы переменного тока;
- Действующее значение напряжения и силы переменного тока первой гармоники;
- Частота напряжения и силы переменного тока;
- Угол сдвига фаз между напряжением и напряжением;
- Угол сдвига фаз между током и током;
- Угол сдвига фаз между током и напряжением;
- Угол сдвига фаз между напряжением и током;
- Активная, реактивная и полная мощность;
- Коэффициент мощности – cos;
- Проверка целостности электрических проводников и цепей электрической сети (функция прозвонки) с защитой от напряжения в контролируемых цепях;
Отличительные особенности:
- Измерение силы переменного тока с высокой точностью от 4 мА до 40А;
- Высокая точность измерения угла сдвига фаз при напряжении от 0,3В и силе тока от 4 мА;
- Магнит, встроенный в корпус прибора, позволяющий фиксировать его на сумке с встроенной металлической пластиной или на любой металлической поверхности;
- Корпус из ударопрочной пластмассы;
- Контрастный дисплей с крупным шрифтом позволяет считывать данные с прибора в сильный мороз и на солнце;
- Регулируемая яркость дисплея;
- Питание от аккумуляторных батарей NiMH типа AA – 4 шт (в комплекте поставки) или батареек;
- Время непрерывной работы от аккумуляторных батарей – не менее 6 часов;
- Сетевой блок питания с разъёмом microUSB;
- Расширенный диапазон температуры окружающего воздуха в рабочих условиях - от -30 до +55 °С;
- Малые габаритные размеры – не более 156х98х36 мм, масса– не более 1 кг (с принадлежностями).
Области применения:
- Эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок;
- Фазировка при наладке дифференциальной защиты, подключения трансформаторов тока и напряжения, электродвигателей;
- Контроль правильной фазировки цепей учета присоединения;
- Снятие вольт-амперной характеристики и измерения углов.
Технические характеристики:
| Измеряемый параметр | Диапазон измерения | Пределы допускаемой погрешности при измерении приведенной, ( ) % относительной, () % абсолютной ( ) | Примечание |
|---|---|---|---|
| Напряжение постоянного тока, U, В | от 0,5 до 600 | плюс-минус (0,5+0,005*Х) | - |
| Напряжение переменного тока первой гармоники, U (1) , В | от 0,3 до 600 | плюс-минус 0,05 | при U 0,1 U K |
| плюс-минус 0,5 | при U 0,1 U K | ||
| Напряжение переменного тока, U RMS , В | от 0,3 до 600 | плюс-минус 0,05 | при U 0,1 U K |
| плюс-минус 0,5 | при U 0,1 U K | ||
| Сила переменного тока первой гармоники, I (1), А | от 0,004 до 40 | плюс-минус 0,01 | при I 0,1 I K |
| плюс-минус 1 | при I 0,1 I K | ||
| Сила переменного тока, I RMS , А | от 0,004 до 40 | плюс-минус 0,01 | при I 0,1 I K |
| плюс-минус 1 | при I 0,1 I K | ||
| Сопротивление цепи, R Ом | от 1 до 500 | плюс-минус (0,3+0,035*Х) | - |
| Коэффициент мощности,cos | от минус 1 до 1 | - | - |
| Частота напряжения и силы переменного тока, f. Гц | от 45 до 55 | плюс-минус 0,01 | при U 2 В и I 100 м A |
| плюс-минус 0,05 | при 0,4 В U 2 В и 5 мА I 100 мA | ||
| Углы сдвига фаз, градус | от 0 до 360 | плюс-минус 1 | при U 10 В и I10 м A |
| плюс-минус 3 | при U 10 В и I10 м A | ||
| Активная мощность, Р, Вт | от 0 до 24000 | плюс-минус 0,003 | при Р 24 Вт |
| плюс-минус 3 | при Р 24 Вт | ||
| Реактивная мощность, Q, вар | от 0 до 24000 | плюс-минус 0,003 | при Q 24 вар |
| плюс-минус 3 | при Q 24 вар | ||
| Полная мощность, S, А | от 0 до 24000 | плюс-минус 0,003 | при S 24 А |
| плюс-минус 3 | при S 24 А | ||
| ВАФ производит определение порядка чередования фаз в трехфазной системе напряжением в диапазоне | от 1 до 600 В | ||
| Входное сопротивление каналов н а пряжения не менее | 1 МОм | ||
| ВАФ выдерживает перегрузку в течение 1 минуты по напряжению | 2•Uк, где Uк – конечное значение диапазона измеряемого напряжения (600 В) | ||
| ВАФ выдерживает перегрузку в течение 1 минуты по току | 2•Iк, где Iк – конечное значение диапазона изм е ряемой силы тока (40 А) | ||
| Раскрытие магнитопровода датчиков тока | 8 мм | ||
| Время установления рабочего режима | не более 10 с | ||
| Потре бляемая электрическая мощность ВАФ от встраиваемых источников питания | 2,5 А | ||
| Среднее время восстановления работоспособного состояния | не менее 1 часа | ||
| Средняя наработка на отказ | не менее 8000 час | ||
| Средний срок службы | не менее 10 лет | ||
| Масса измерительного блока | не более 1 кг | ||
| Габаритные размеры измерительного блока | не более 156 х 98 х 36 мм | ||

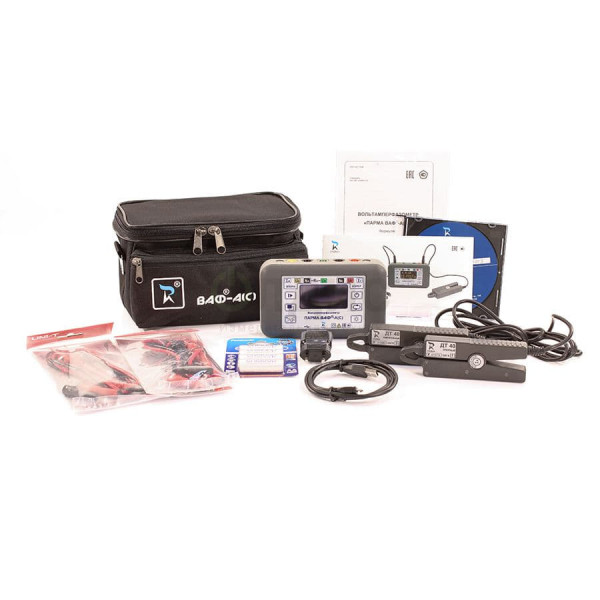

Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Измерительный блок | 1 |
| 2 | Датчик тока (измерительный канал) | 1 |
| 3 | Щупы напряжения | 2 |
| 4 | Сетевой блок питания с прилагаемым кабелем microUSB | 1 |
| 5 | Руководство по эксплуатации | 1 |
| 6 | Методика поверки | 4 |
| 7 | Формуляр | 1 |
| 8 | Аккумуляторные батареи типоразмера AA | 4 |
| 9 | Сумка | 1 |
Документы:
