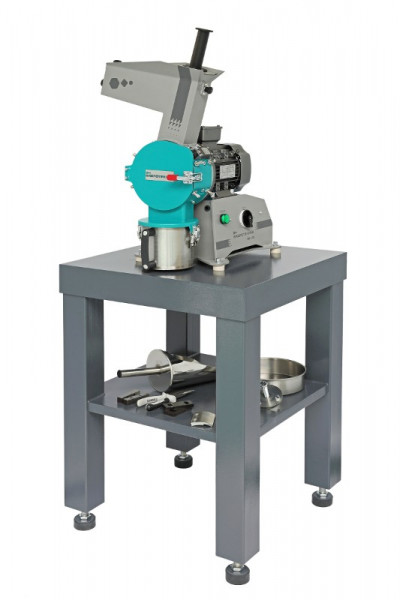

Мельница ножевая РМ 120М рекомендуемый комплект с напряжением 380 В
Описание мельницы ножевой РМ 120М рекомендуемый комплект (380 В):
В ножевой мельнице измельчение происходит за счет резания – сдвиговых деформаций. В состав мельницы входят: загрузочная воронка, корпус с неподвижными ножами, ротор с подвижными ножами, решетка, разгрузочная воронка, основание и электродвигатель. На основании установлен электродвигатель, к фланцу которого крепится полый цилиндрический корпус. В верхней части корпуса над загрузочным окном расположена загрузочная воронка. Она состоит из вертикального канала с плунжером и горизонтального лотка с толкателем. В нижней части корпуса над разгрузочным окном устанавливается разгрузочная решетка, размер отверстий которой определяет крупность измельченного продукта.
Камера дробления, образованная внутренней поверхностью корпуса и фланцем электродвигателя, запирается фронтальной крышкой. Внутри камеры дробления расположен ротор и семь ножей: четыре неподвижных, закреплённых в корпусе, и три подвижных - на роторе.
Принцип работы
Подаваемый через загрузочную воронку материал, поступает в камеру дробления. Измельчение (резание) материала происходит при попадании частиц между ножами корпуса и ротора. Измельченный материал проходит сквозь отверстия разгрузочной решетки и затем разгружается.
Отличительные особенности РМ 120М:
- Эффективность измельчения: точность установки зазора между ножами корпуса и ротора обеспечивает сдвиговые деформации при измельчении.
- Регулировка крупности: три способа изменения крупности продукта измельчения:
- подбор размера отверстий разгрузочной решетки;
- установка различного количества ножей корпуса;
- изменение частоты вращения ротора при комплектации мельницы частотным преобразователем.
- Безопасность эксплуатации: концевой микровыключатель исключает запуск с открытой крышкой и автоматически прекращает подачу питания на электродвигатель при открытии крышки. Применение амортизаторов снижает передаваемую на опорную поверхность вибрацию.
- Компактность: новое основание позволяет устанавливать мельницу на стол или опорную тумбу. Использование основания в качестве полости для размещения ЗИПа (тонконосы, съемник ротора, шаблон для ножей). Компактный встроенный блок управления.
- Комплектация быстросъемной приемной емкостью объемом 2,0 л. Резиновое уплотнение по контуру разгрузочного бункера уменьшает пыление при измельчении. Установка вместо стандартной приемной емкости патрубка для непрерывного режима работы.
- Встроенный пульт управления предназначен для запуска и остановки оборудования и обеспечивает: автоматическое отключение питания при превышении максимального Значения тока или при коротком замыкании и защиту электродвигателя от перегрузки.

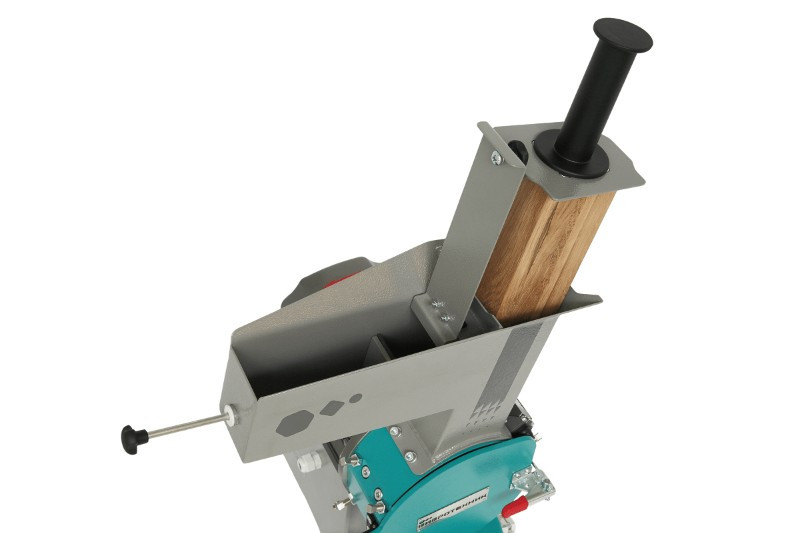

- Загрузочная воронка: удобная загрузка сыпучих и волокнистых материалов: горизонтальный лоток с толкателем и вертикальная шахта с плунжером. Воронка вертикальной шахты обеспечивает удобство загрузки волокнистых материалов. Крышка горизонтального лотка исключает выброс материала во время процесса измельчения.
- Длительный срок службы ножей за счет перестановки ножей корпуса и заточки ножей ротора.
- Качественные запчасти: ножи изготовлены из закаленной износостойкой стали ХВГ. Решетки изготовлены из нержавеющей стали. Комплектация тонконосами, шаблоном и съемником.
Технические характеристики мельницы РМ 120М (380 В):
| Параметры | Значения |
|---|---|
| Средний размер частиц продукта измельчения при установке решетки с минимальными отверстиями, мм | 0,2-0,4 |
| Размер частиц продукта измельчения при установке решетки с минимальными отверстиями, мм | 90%<0,5 |
| Крупность исходного материала, мм, не более* | 50 |
| Производительность, кг/ч** | 2-100 |
| Размеры загрузочного окна, мм | 60х80 |
| Размер отверстий разгрузочной решетки, мм | 0,8-20 |
| Мощность электродвигателя, кВт | 1,1 |
| Напряжение питания, 50 Гц, В | 380 |
| Частота вращения ротора, об/мин. | 1500 |
| Полный/полезный объем приемной емкости, л | 1,8/1,2 |
| Габаритные размеры, мм (Длина х Ширина х Высота) | 500х380х685 |
| Масса, кг | 48 |
| Материал ножей - инструментальная сталь | ХВГ, 9ХС, 40Х |
| Твердость ножей, HRС | 40-45 |
*Возможна порционная загрузка материалов вытянутой формы, размер которых в одном из измерений значительно превышает указанный. **Зависит от физических свойств материала и размера отверстий разгрузочной решётки.
Комплект поставки РМ 120М рекомендуемый комплект (380 В):
- Мельница с электродвигателем (380В);
- Решетка разгрузочная;
- Шаблон для установки ножей ;
- Съемник ротора;
- Ключ торцовый;
- Тонконосы для извлечения решетки;
- Руководство по эксплуатации;
- Формуляр Мельницы ножевой РМ 120М ;
- Паспорт на электродвигатель;
- Ножи ротора (комплект 3 шт.);
- Ножи корпуса (комплект 4 шт.);
- Совок загрузочный;
- Тумба Т 70;
- Дополнительная приемная емкость;
- Комплект измерительных щупов;
- Частотный преобразователь.
