Мельница ножевая РМ 250 базовый комплект
Описание мельницы ножевой РМ 250 (базовый комплект):
В ножевой роторной мельнице РМ 250 измельчение происходит за счет резания при возникновении сдвиговых деформаций.
В состав мельницы входят: рама, корпус, загрузочный бункер, ротор, откидная опора, разгрузочная решетка, приемная емкость и электродвигатель.

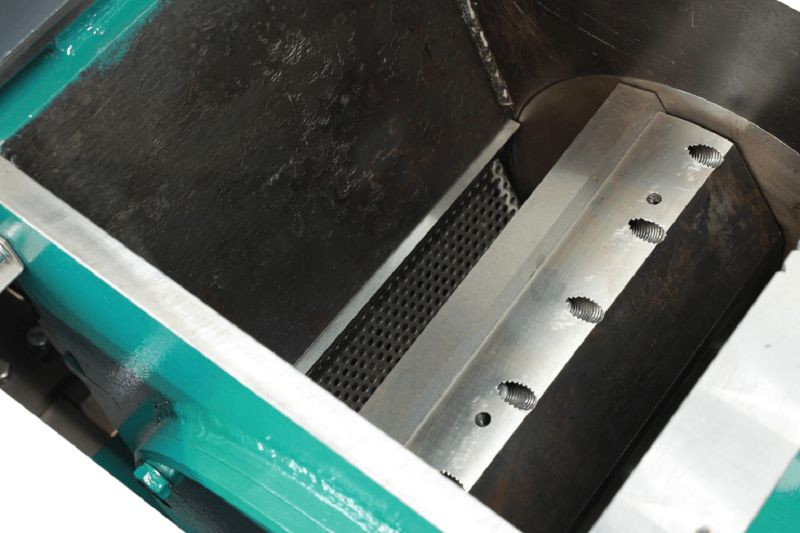

Мельница смонтирована на раме с установленным на ней корпусом с загрузочным бункером на его верхнем торце. Внутри корпуса смонтирован основной рабочий орган – ротор, имеющий трехлучевую форму с тремя подвижными ножами. В нижней части корпуса размещена откидная опора с разгрузочной решеткой, а на боковых поверхностях - два неподвижных ножа. Размер отверстий разгрузочной решетки определяет крупность частиц продукта измельчения. Вращающий момент ротору сообщается посредством ременной передачи от электродвигателя, размещенного на раме. Часть внутреннего пространства рамы использована под размещение приемной емкости, установленной под корпусом.
Принцип работы
В ходе работы материал, подаваемый через загрузочный бункер, попадает в камеру дробления. Измельчение (резание) материала происходит при попадании частиц между ножами ротора и ножами корпуса. Измельченный материал проходит сквозь отверстия разгрузочной решетки в приемную емкость.
При совместной работе мельницы и Блока пылеулавливания, частицы измельченного материала захватываются создаваемым им воздушным потоком. Воздушный поток проходит через окно, переходник с шиберной заслонкой и рукав в блок пылеулавливания, где происходит осаждение материала в циклоне и фильтрация воздуха в рукавном фильтре.
Отличительные особенности РМ 250:
- Эффективность измельчения: точность установки зазора между ножами корпуса и ротора обеспечивает сдвиговые деформации при измельчении.
- Регулировка крупности: четыре способа изменения крупности продукта измельчения:
- подбор размера отверстий разгрузочной решетки;
- установка различного количества ножей корпуса;
- подключение Блока пылеулавливания БПУ;
- изменение частоты вращения ротора.
- Удобство обслуживания: откидной загрузочный бункер обеспечивает быстрый доступ в камеру дробления для осмотра и замены ножей и решетки, а также очистки камеры. Устройство натяжения клиноременной передачи.
- Безопасность эксплуатации: размер и конфигурация загрузочного бункера исключают доступ к камере дробления. Шторки и отбойник в бункере исключают выброс материала из камеры дробления. Концевой мировыключатель исключает запуск с откинутым загрузочным бункером. Все вращающиеся детали и узлы закрыты кожухом.
- Качественные запчасти: ножи изготовлены из закаленной износостойкой стали ХВГ. Длительный срок службы ножей корпуса и ротора за счет их переточки. Решетка выполнена из стандартного перфорированного полотна или методом лазерной резки из стали 65Г толщиной 5 мм Комплектация шаблоном и съемником.
Технические характеристики мельницы РМ 250:
| Параметры | Значения |
|---|---|
| Средний размер частиц продукта измельчения при установке решетки с минимальными отверстиями, мм | 0,4-1,0 |
| Размер частиц продукта измельчения при установке решетки с минимальными отверстиями, мм | 90%<2,0 |
| Крупность исходного материала, мм, не более* | 150 |
| Производительность, кг/ч** | 10-300 |
| Размеры загрузочного окна, мм | 250х280 |
| Размер отверстий разгрузочной решетки, мм | 2-50 |
| Напряжение питания, 50 Гц, В | 380 |
| Мощность электродвигателя, кВт | 7,5 |
| Частота вращения ротора, об/мин. | 1000 |
| Полный/полезный объем приемной емкости, л | 53/35 |
| Габаритные размеры, мм (Длина х Ширина х Высота) | 1525х585х1465 |
| Масса, кг | 460 |
| Материал ножей - инструментальная сталь | ХВГ, 9ХС |
| Твердость ножей, HRС | 40-45 |
*Возможна порционная загрузка материалов вытянутой формы, размер которых в одном из измерений значительно превышает указанный. **Зависит от физических свойств материала и размера отверстий разгрузочной решётки.
Комплект поставки РМ 250 (базовый комплект):
- Мельница в сборе;
- Шаблон для установки ножей;
- Съемник;
- Руководство по эксплуатации;
- Формуляр РМ 250;
- Паспорт электродвигателя.
