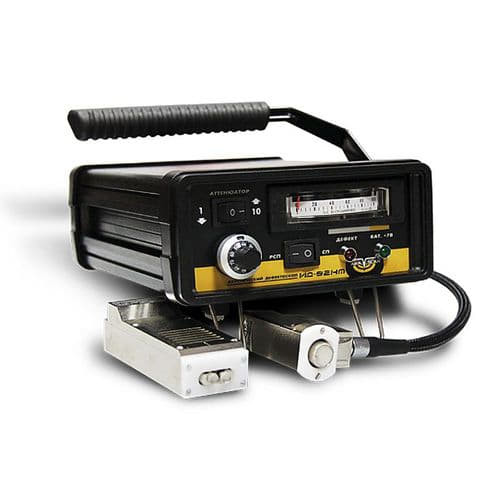

Акустический дефектоскоп Ака-Скан ИД-92НМ
Краткое описание акустического дефектоскопа Ака-Скан ИД-92НМ:
Акустический дефектоскоп ИД-92НМ предназначен для акустического контроля изделий из композитных и других материалов с большим затуханием с помощью импедансного метода и метода свободных колебаний, на предмет определения расслоений, непроклеев, внутренних дефектов в изделиях из слоистых пластиков, композитных и сотовых материалов.Внесен в Госреестр СИ.
Отличительные особенности дефектоскопа Ака-Скан ИД-92НМ:
- Дружественный интерфейс "включи и работай".
- Принцип действия - импульсный импедансный.
- "Сухой" контакт преобразователя и контролируемого объекта.
- Комплектуется двумя типами преобразователей: совмещенным (SP) и раздельно-совмещенным (RSP).
- Комплектация преобразователей износостойкими корундовыми (искусственный сапфир) наконечниками, что в разы увеличивает срок службы, а также исключает вероятность повреждения (царапания) контролируемой поверхности.
- Повышенное пылезащитное исполнение преобразователей (опционально).
- Минимальный размер обнаруживаемого дефекта в изделиях из композиционных материалов совмещенным преобразователем - 5мм.
- Световая, звуковая и визуальная сигнализации обнаружения дефекта.
- Металлический ударопрочный корпус с прорезиненной ручкой, позволяющей фиксировать прибор в различных положениях.
- Не требует долгой настройки, настраивается на бездефектном участке обследуемого объекта.
Области применения дефектоскопа Ака-Скан ИД-92НМ:
- Авиационная, космическая и оборонная промышленность.
- Судостроение и судоремонт.
- Машиностроение.
- Коммунальное хозяйство.
Технические характеристики акустического дефектоскопа Ака-Скан ИД-92НМ:
| Параметр | Значение |
|---|---|
| Минимальный радиус кривизны выпуклой /вогнутой поверхности | 6 / 20 мм |
| Диаметр минимальной зоны контроля SP / PSP | 20 / 50 мм |
| Способ возбуждения преобразователей | импульсный (ударный), непрерывный * |
| Рабочая частота (для СП) | 500 Гц - 15 кГц 500 Гц - 300 кГц * |
| Рабочая частота (для РСП) | 12-16кГц 12-300 кГц * |
| Возможность подключения к ПК | да * |
| Возможность работы в режиме комплексная плоскость | да * |
| Экспертный режим при подключении к ПК | да |
| Режим настройки | ручной автоматический * |
| Возможность замены преобразователей без подстройки к электронному блоку | да |
| Наконечники преобразователей | износостойкие корундовые |
| Индикатор | стрелочный ЖК * |
| Питание батарея / сеть | 3,7 Li-ion / 220 В |
| Встроенное зарядное устройство | да |
| Диапазон рабочих температур | -10 °С...+40 °С |
| Габариты электронного блока | 62х152х200 мм |
| Габариты SP преобразователя | 67х28х45 мм |
| Габариты RSP преобразователя | 100х32х22 мм |
| Масса электронного блока | 0,8 кг |
Комплектация акустического дефектоскопа Ака-Скан ИД-92НМ:
- Ака-Скан ИД-92НМ электронный блок акустического импедансного дефектоскопа
- Преобразователь SP.AKASCAN - совмещенный преобразователь
- Преобразователь RSP.AKASCAN - раздельно-совмещенный преобразователь
- Стандартный образец СО-91
- Сумка для транспортировки ИД92
- Зарядное устройство
- Li-Ion аккумулятор 3200 mAh
- Паспорт
- Свидетельство о первичной поверке
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Aka-scan/Описание типа СИ Ака-Скан ИД-92НМ.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Aka-scan/Буклет Ака-Скан ИД-92НМ.pdf
