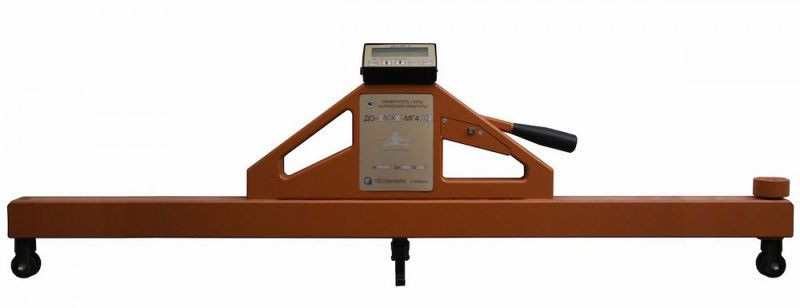

Измеритель напряжений в арматуре ДО-80МГ4

Описание измерителя силы натяжения арматуры ДО-80К-МГ4:

Измеритель силы натяжения арматуры ДО-80К-МГ4 предназначен для оперативного производственного контроля силы натяжения проволочной, канатной и стержневой арматуры железобетонных конструкций на основе прямых измерений силы поперечной оттяжки арматуры и установлении зависимости между силой, оттягивающей арматуру на заданную величину в поперечном направлении и силой натяжения арматуры, в соответствии с ГОСТ 22362, а также для контроля усилий в тросовых и канатных оттяжках.

Область применения прибора - производство сборных железобетонных конструкций, армированных высокопрочной арматурой классов Вр-II(В-II), К-7, (шпалы, стойки ЛЭП, изделия непрерывного бетонирования) и контроль усилий в оттяжках мачт релейной и сотовой связи, труб, опор.

Прибор обеспечивает измерение силы натяжения при свободной длине арматуры от 2 метров, снабжены энергонезависимой памятью на 99 результатов измерений и часами реального времени, имеют режим передачи данных на ПК по USB интерфейсу.
Индикация результатов измерений производится на цифровом дисплее в кН и МПа.

Отличительные особенности измерителя силы натяжения арматуры ДО-80К-МГ4:

Предусмотрена возможность выбора диаметра арматуры, что позволяет благодаря записанным в программное устройство градуировочным зависимостям, определять силу натяжения арматуры и напряжение в ней с высокой точностью.

Конструктивно измеритель состоит из корпуса с опорами и фиксатором, силоизмерителя, состоящего из встроенного в корпус тензорезисторного датчика, соединенного с натяжным рычагом и крюком, и электронного блока с жидкокристаллическим дисплеем.

Модификации измерителей отличаются  наибольшими пределами измерений, вариантом исполнения, габаритными размерами и массой.
Измерители имеют обозначение ДО-Х-МГ4.В, где
ДО-МГ4 – обозначение типа измерителя;
Х – обозначение модификации:
40П – измерения силы натяжения проволоки для армирования диаметром от 3 до 5 мм;
60П – измерения силы натяжения проволоки для армирования диаметром 6 и 7,5 мм;
60С – измерения силы натяжения арматурной стали диаметром от 9,6 до 14 мм;
60К – измерения силы натяжения канатов арматурных диаметром от 6 до 12 мм;
80К – измерения силы натяжения канатов арматурных диаметром 12 и 15 мм.
В – обозначение варианта исполнения (01; 02; 03 – для одного, двух, трех диаметров арматуры соответственно).

Технические характеристики измерителя силы натяжения арматуры ДО-80К-МГ4-03:

Параметр	Значения
Количество диаметров арматуры	3
Диапазон измерений силы натяжения арматуры, кН	от 20 до 130
	от 20 до 180
Диапазон измерений силы поперечной оттяжки, кН	от 0,3 до 2,0
	от 0,4 до 2,5
Диаметр арматуры, мм	12
	15
Пределы допускаемой относительной погрешности измерения силы поперечной оттяжки	± 1 %
Пределы допускаемой относительной  погрешности  измерения силы натяжения арматуры	± 3 %
Размах показаний измерителя	3 %
Питание измерителей осуществляется от 2-х элементов АА(LR6), напряжением	3 В
Потребляемый ток, не более	55 мА
Диапазон рабочих температур, °С	от + 5 до + 40
Габаритные размеры, мм (ДхШхВ)	850х65х290
Масса, кг	6,4

Комплект поставки ДО-80К-МГ4-03

№	Наименование	Количество
1	Измеритель силы натяжения арматуры ДО-80К-МГ4-03	1
2	Кабель связи с ПК	1
3	CD с программным обеспечением	1
4	Руководство по эксплуатации	1
5	Упаковочный кейс	1

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Строй-прибор/Руководство по эксплуатации ДО-МГ4.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Строй-прибор/Свидетельство типа СИ ДО-МГ4.pdf

Мы предлагаем для поставки средства неразрушающего контроля измерители напряжения в арматуре. Измеритель напряжений в арматуре ДО-80МГ4, артикул 10010101 по цене 177 600 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
