Частотомер МЕГЕОН 76001
Описание частотомера электронно-счетного МЕГЕОН-76001:
Компактный частотомер МЕГЕОН-76001 дополняет серию прецизионных измерительных приборов МЕГЕОН. Частотомер МЕГЕОН-76001 предназначен для измерения частоты в диапазоне - от 10 Гц до 2,7 ГГц. Главным узлом данного частотомера является микропроцессор, благодаря которому достигаются высокая точность и разрешающая способность. Электронно-счетный частотомер оснащен функцией автопроверки, что позволяет максимально снизить погрешность измерений. Опорный генератор (частота 13 МГц) встроен в термостат. Небольшие габариты и малый вес позволяют использовать данный частотомер даже в полевых условиях.
Отличительные особенности:
- Высокие показатели точности;
- Цифровой дисплей (9 разрядов);
- Определение периода повторения сигналов;
- Интегрированный аттенюатор;
- Функция автопроверки;
- Широкий диапазон рабочих частот;
- Прибор управляется микропроцессором;
- Опорный генератор встроен в термостат.
Технические характеристики:
| Параметр | Канал 1 | Канал 2 |
|---|---|---|
| Измерение частоты | Диапазон: 10 Гц…10 мГц прямой подсчет Разрешающая способность 10 мГц…100 мГц Разрешение: прямой подсчет: 1 Гц, 10 Гц,100 Гц Разрешающая способность:10 Гц, 100 Гц, 1000 Гц Время счета: 0,01 с, 0,1 с, 1 с | Диапазон измерений: разрешающая способность 100 мГц…2700 мГц Разрешающая способность: 100 Гц, 1 кГц, 10 кГц Время счета: 0,01 с, 0,1 с, 1 с |
| Измерение периода | Вход: Канал 1 Диапазон: 10 Гц…10 мГц | -- |
| Подсчет общего количества импульсов: | Вход: Канал 1 Диапазон: 10 Гц ... 10 мГц | -- |
| Параметры входа: | Входная чувствительность: Диапазон 10 мГц: 10 Гц…8 мГц Напряжение с действующим значением 75 мВ 8 мГц…10 мГц Напряжение с действующим значением 30 мВ Диапазон 100 мГц: 10 мГц…8 мГц Напряжение с действующим значением 30 мВ 80 мГц…100 мГц Напряжение с действующим значением 30 мВ Аттенюатор: 10, 1/20 Фильтрация: фильтр низких частот (ФНЧ), 100 кГц, -3 дБ Импеданс: приблизительно 1 мОм (менее 35 пФ) Максимально допустимое напряжение: 250В (действующее значение постоянного + переменного тока) (установить аттенюатор (ATT) на 1/20) | Входная чувствительность: 100 мГц ... 2400 мГц Напряжение с действующим значением 30 мВ 2400 мГц ... 2700 мГц Напряжение с действующим значением 75 мВ Импеданс: приблизительно 50 Ом Максимально допустимое напряжение: 3В |
| Параметры опорного генератора: | Частота опорного генератора: 13 мГц | |
| Кратковременная стабильность: | ±3 х 10 -9 /с | |
| Долговременная стабильность: | ±2 х 10-5 /месяц | |
| Влияние температуры: | ±1 х 10-5, в диапазоне от 0°C…+40°C | |
| Напряжение в сети: | каждые ±10% изменения на основе каждых ± 1 х 10(-7) изменение частоты опорного генератора | |
| Дисплей: | яркий ЖК дисплей с красной подсветкой, 8 разрядов, 0,39 дюймов, десятичная точка, счет, индикация перегрузки, обозначение кГц, мГц и ?s | |
| Питание: | 220В переменного тока ±10% 50 Гц | |
| Начало работы прибора: | через 20 мин, если температура ниже 25°C | |
| Рабочая температура: | от -5°C до +50°C (точность указывается при 25°С ± 5°С) | |
| Температура, влажность хранения и транспортировки: | от -20°C до +60°C, влажность до 85% при +40°С без перепадов температуры вызывающих конденсат | |
| Влажность при эксплуатации: | 10…90% относительной влажности | |
| Влажность при хранении: | 5…95% относительной влажности | |
| Входное напряжение/ Предохранитель/ Максимальное потребление | 206 - 252В/ (50-60 Гц) 0,25 А / 250В 10 Вт | |
| Параметр | Значение | |
| Дисплей | 9-разрядный | |
| Диапазон частот | 10 Гц ... 2700 МГц | |
| 1 МОм - 1й канал | ||
| 50 Ом - 2й канал | ||
| Питание | 220В ±10% 50 ... 60 Гц | |
| Габариты (Ш ? В ? Г), мм | 230 х 210 х 76 | |
| Вес, кг | 1,8 | |
| 1-й канал | ||
| Диапазон частот | 10 Гц ... 8 МГц: 75 мВ | |
| 8 МГц ... 10 Мгц: 30 мВ | ||
| 10 МГц ... 80 МГц: 30 мВ | ||
| 80 МГц ... 100 МГц: 30 мВ | ||
| 2-й канал | ||
| Диапазон частот | 100 МГц ... 2400 МГц: 30 мВ | |
| 2400 МГц ... 2700 МГц: 75 мВ | ||

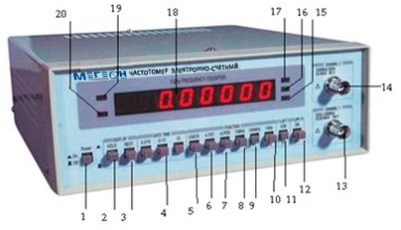

Описание передней панели:
- POWER - кнопка питания;
- HOLD - кнопка удержания текущих данных на дисплее;
- REST - кнопка переустановки и начала нового измерения;
- GATE TIME - кнопка времени и измерения, для выбора разрядности индикации;
- CHECK - проверка статуса прибора, при нажатии на дисплее отображатся цифры от 0 до 9;
- 1.TOT - подсчет общего количества импульсов (канал 1);
- 1.PERI - измерение периода (канал 1);
- CH1 100MHz - выбор диапазона 10 Гц ... 10 мГц (канал 1 на входе);
- CH1 100MHz - выбор диапазона 10 Гц ... 100 мГц (канал 1 на входе);
- CH2 2,7 гГц - выбор диапазона 100 мГц ... 2,7 гГц (канал 1 на входе);
- ATT - переключатель входного сигнала аттенюатора. при нажатии входная чувствительность уменьшается в 20 раз (только канал 1);
- LPF - фильтр низких частот (ФНЧ), 100 кГц переменного напряжения, 3 дБ;
- CHANNEL1 - вход канала 1. нажмите кнопку 11.ATT для уменьшения входного сигнала, если он превышает 300 мВ для уточнения измерений;
- CHANNEL2 - вход канала 2;
.jpg "Единица измерения периода")
- единица измерения периода;- MHz - единица измерения частоты;
- kHz - единица измерения частоты;
- Display - дисплей прибора;
- GT - состояние счета, загорающиеся индиаторы означают счет;
- OF - выход за пределы, индикаторы означают превышение 8 цифр.
Комплект поставки:
- Частотомер электронно-счетный МЕГЕОН-76001 - 1 шт;
- Кабель BNC-крокодил - 1 шт;
- Кабель питания - 1 шт;
- Руководство по эксплуатации и паспорт - 1 шт.
Документы:
Мы предлагаем для поставки радиоизмерительные средства частотомеры. Частотомер МЕГЕОН 76001, артикул 145240 по цене 17 590 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
