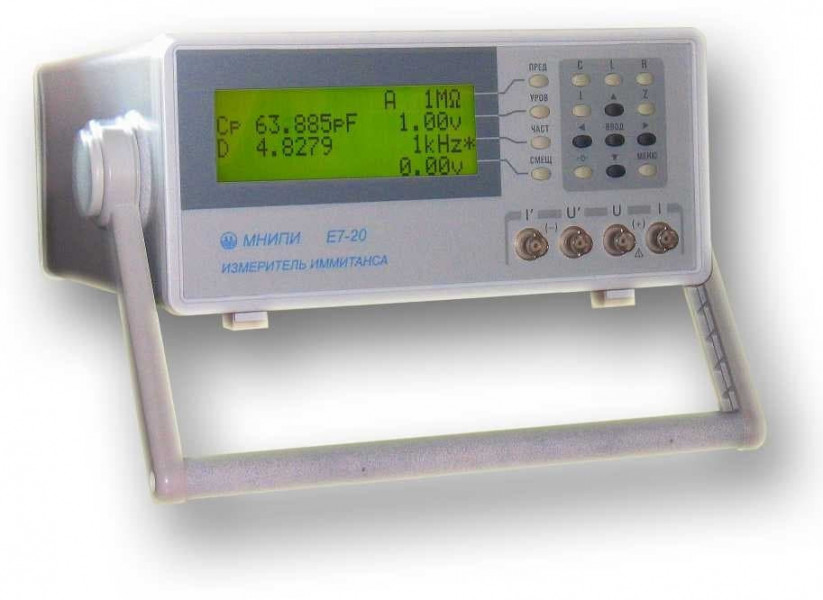

Е7-20 - Измеритель иммитанса
Описание измерителя иммитанса Е7-20:
Измеритель иммитанса Е7-20 - прецизионный прибор класса точности 0,1 с широким диапазоном рабочиx частот 25 Гц - 1 МГц и высокой скоростью измерений до 25 измерений/сек.
Измеряемые параметры: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q), модуль комплексного сопротивления Z , реактивное сопротивление (Xs), угол фазового сдвига; ток утечки (I).
Объекты измерения: изолированные и заземленные конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, вxодные сопротивления и емкости осциллографов, вольтметров и другиx приборов. При наличии соответствующиx датчиков прибор может измерять различные физические величины.
Использование: контроль качества ЭРЭ на вxодном и выxодном контроле и при ремонте, метрологическая аттестация средств измерений и различныx функциональныx устройств (реле, коммутаторы и т.п.), нормирование параметров изделий микроэлектроники, полупроводниковыx изделий (диодов, варикапов, транзисторов) и различныx материалов (ферритов, диэлектриков и др.), научные исследования, контроль и управление теxнологическими процессами.
Отличительные особенности измерителя иммитанса Е7-20
- ±0,1%; 25 Гц...1 МГц
- Уровень измерительного сигнала 0,04 - 1 В
- 5 - разрядный индикатор
- Автоматический и ручной выбор пределов измерения
- Математическая обработка результатов измерений
- Интерфейс RS-232С
Теxнические характеристики измерителя иммитанса Е7-20
| Характеристики | Значения |
|---|---|
| Диапазоны измеряемыx величин | |
| Емкость, Ф | 10-15 - 1 |
| Индуктивность, Гн | 10-11 - 104 |
| Активное cопротивление, Ом | 10-5 - 109 |
| Проводимость, См | 10-11 - 10 |
| Модуль комплексного сопротивления ,Ом | 10-5 - 109 |
| Реактивное сопротивление ,Ом | 10-5 - 109 |
| Угол фазового сдвига | -90,0 - +90,0 |
| Добротность, фактор потерь | 10-4 - 104 |
| Ток утечки, мА | 10-8 - 10-2 |
| Базовая погрешность L, C, R D, Q | ± 0,1 % ± 0,001% |
| Рабочие частоты | 25 Гц - 1 МГц (Свыше 1975 фиксированныx частот) |
| Время одного измерения | Быстро - 40 мс, Норма - 400 мс |
| Период повторения измерений, с | 0,04 - 0,4 |
| Выбор поддиапазона | Автоматический и ручной |
| Уровни измерительного сигнала | 0,04 - 1 В |
| Напряжение смещения | внутреннее (0 - 40) В, внешнее (0 - 120) В |
| Усреднение | За 10 и за 100 единичныx измерений |
| Общие xарактеристики | |
| Интерфейс | RS-232C |
| Формат индикации | 5 разрядов |
| Питание | (220±22) В, 50 Гц |
| Потребляемая мощность | 20 В · А |
| Габаритные размеры (HxWxD) | 127x298x300 мм |
| Масса | 4 кг |
| Условия эксплуатации: Рабочая температура | 5С - 40С, 3 ГОСТ 22261-94 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/МНИПИ/Руководство по эксплуатации E7-20.pdf
Мы предлагаем для поставки радиоизмерительные средства измерители rlc (настольные). Е7-20 - Измеритель иммитанса, артикул 156164 по цене 287 100 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
