Терморегулятор Ратар-02-У-C со встроенным реле контроля уровня

Описание терморегулятора Ратар-02-У-С со встроенным реле контроля уровня:

Терморегулятор Ратар-02У предназначен для автоматического поддержания температуры и заданного уровня в водонагревателях, отопительных котлах, системах горячего водоснабжения и отопления путём управления нагревателем и насосом.

Терморегулятор имеет два выходных устройства. В зависимости от модификации прибора это: электромагнитное (э/м) реле, оптотранзистор, оптосимистор. Прибор также имеет два входа: термосопротивление (50М, 100П, Pt100), два датчика уровня (нижний и верхний кондуктометрических или поплавковых).

В качестве датчиков уровня могут применяться кондуктометрические датчики, поплавковые и другие датчики с механическими контактами.

Для защиты от нежелательных срабатываний при волнении уровня жидкости и оптимизации работы в конкретном случае применения можно установить время задержки переключения выходного устройства поддержания уровня до 15 с.

Для устранения поляризации и электролиза жидкостей и как следствие окисления кондуктометрических датчиков используется переменный ток частотой 4 Гц.

Для предотвращения нежелательного включения под влиянием посторонних факторов (загрязнение датчика уровня, влажность и т.д.) есть возможность настройки чувствительности входного устройства уровня.

Терморегулятор поддерживает уровень жидкости по одному из двух встроенных режимов:

• Докачивание до верхнего уровня, при этом второй (нижний) датчик уровня используется для аварийного отключения нагревателя;
• Поддержание уровня между нижним и верхним датчиком уровня, при этом нижний датчик уровня также используется для аварийного отключения нагревателя.

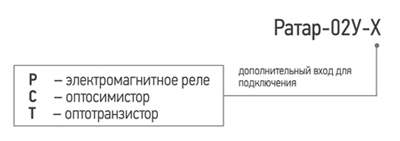

Расшифровка терморегулятора Ратар-02У-Х:

Отличительные особенности:

• Два прибора в одном: терморегулятор и реле контроля уровня;
• Одновременное поддержание температуры и заданного уровня жидкости;
• Ток нагрузки до 16 А;
• Возможность задания типа входа: 50М, 100П, Pt100;
• Возможность управления нагревателем и холодильником;
• Высокая точность измерения и поддержания температуры ;
• Постоянное и переменное напряжение питания в широком диапазоне;
• Блокировка нагрева при отсутствии жидкости;
• Возможность настройки под любую проводящую жидкость;
• Функция защиты от волн.

Области применения:

• Производство парогенераторов, отопительных и водогрейных котлов, фитобочек;
• Мелкое производство  пива, кисломолочной продукции и т.д.;
• Фермерские хозяйства (для поддержания уровня и температуры воды);
• Дачи и частные жилые дома (для создания автоматически работающей системы горячего водоснабжения, душа и т.д.).

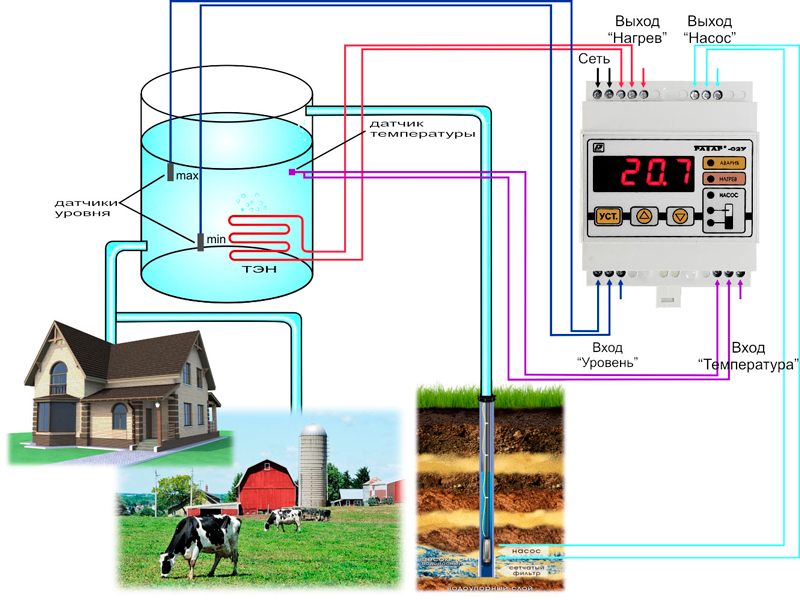

Пример применения терморегулятора РАТАР-02У для автоматизации горячего водоснабжения

Технические характеристики:

Параметр	Значения
Диапазон регулирования температуры (задания уставки)	ТСМ.50М - от -50 до +200 С ТСП.100П и ТСП. Pt100 - от -200 до +650 С
Диапазон напряжения питания	85…250 В перемен. тока, (50 плюс-минус 1) ГЦ или 120...250 В постоянного тока
Разрешающая способность измерения температуры:	-1,0 С в диапазоне от -200 до -100 С 0,1 С в диапазоне от -99,9 до +650,0 С
Разрешающая способность задания уставки	0,1 С
Диапазон задания температурного гистерезиса от 0 С до - не более:	-125 С для ТСМ.50М -400 С для ТСП.100П и ТСП. Pt100 *но не более (Туст - Тд), где: Туст - температура уставки; Тд - ближайшая к Туст граница диапазона регулирования температуры
Разрешающая способность задания гистерезиса:	0,1 С в диапазоне от 0 до +5 С -1,0 С в диапазоне от +5 до +400 С
Пределы допускаемой погрешности измерения температуры (без учета погрешности датчика)	не более плюс-минус 0,15% от измеряемой величины
Количество выходных устройств	2
Диапазон задания времени задержки включения/отключения выходного устройства «Нагрев»	от 0 до 60 с.
Диапазон задания времени задержки включения/отключения выходного устройства «Насос»	от 0 до 15 с.
Максимальное напряжение на входных электродах датчиков уровня	3 В
Ток в датчиках уровня	не более 0,1 мА
Защита входов датчиков уровня от высокого напряжения	не менее 300 В
Средняя наработка на отказ	не менее 30000 ч
Средний срок службы	5 лет
Потребляемая мощность	не более 1,5 ВА
Габаритные размеры корпуса	72 х 88 х 54 мм
Масса	не более 0,20 кг

Комплект поставки:

№	Наименование	Количество
1	Терморегулятор Ратар-02-У-С со встроенным реле контроля уровня	1 - шт.
2	Руководство по эксплуатации	1 - экз.
*Датчик температуры и датчики уровня в комплект поставки терморегулятора не входят и поставляются по заявке Заказчика;
*Поставка терморегулятора в транспортной таре в зависимости от количества изделий – по заявке Заказчика.
