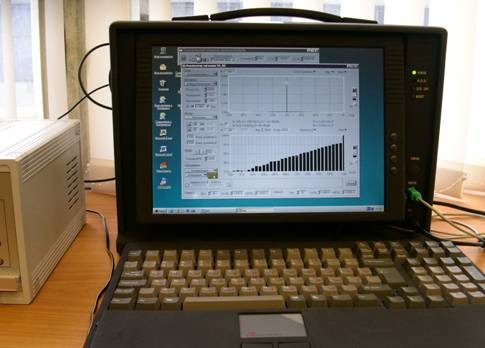

Анализатор сигналов СА-02Л на базе переносного ПК
Описание двухканального анализатора сигналов СА-02Л:
Двухканальные анализаторы сигналов СА-02/03 являются многофункциональными прибороми на базе персонального компьютера. Анализаторы ориентированы на решение различных задач в акустическом и вибрационном диапазонах частот.
Применение двухканального анализатора сигналов СА-02Л:
- измерение и анализ параметров шума и вибрации в реальном масштабе времени;
- исследование виброакустических свойств конструкций, машин и механизмов;
- диагностика механического оборудования для оценки его технического состояния, поиска неисправностей и предупреждения отказов;
- экологический контроль
Особенности двухканального анализатора сигналов СА-02Л:
Дополнительные возможности:
- подключение первичных вибрационных и акустических приемников, имеющих собственные усилители, а также приемников с ICP питанием.
- Возможность установки межканального временного смещения обеспечивающая корректное измерение передаточных и взаимных корреляционных функций.
- Для изображения измеряемых характеристик сигналов можно воспользоваться одним или одновременно двумя экранами.
- Каждый экран анализатора снабжен указателями - курсорами, для поиска и слежения за изображаемой информацией, указателем гармоник.
- Имеется возможность синхронного перемещения курсоров, а также многократного увеличения изображенных функций.
Анализатор обеспечивает измерение и цифровую обработку измеряемых сигналов одновременно по двум каналам. Эти измерения могут быть проведены в соответствии с выбранными методом: «Спектральное накопление», «Синхронное накопление», «Распределения».
Каждому из перечисленных методов измерений соответствует набор измеряемых функций.
Так, «Спектральное накопление» обеспечивает измерение:
- авто и взаимных корреляционных функций и спектров;
- функции частотной когерентности, когерентной и некогерентной мощности;
- комплексных передаточных функций;
- отношение сигнал/шум;
- временное развитие сигнала и отношение сигналов двух измерительных каналов;
- проведение кепстрального анализа.
«Синхронное накопление» - для исследуемых сигналов, предварительно сглаженных во временной области, дает возможность определить:
- авто и взаимные корреляционные функции;
- автоспектры;
- когерентную и некогерентную мощность;
- отношение сигнал/шум;
- временное развитие сигнала и отношение сигналов двух измерительных каналов;
- провести кепстральный анализ.
Характер проведения измерений - «Распределения» - предполагает построение функции плотности распределения и функции распределения вероятностей измеряемых сигналов.
Указанные характеристики могут быть получены как при непосредственном измерении сигналов и обработке в реальном масштабе времени, так и при обработке файлов данных.
Анализатор снабжен многофункциональным стартовым модулем, обеспечивающим различные режимы запуска измерений:
- свободный;
- по внешнему ТТЛ уровню;
- по уровню сигнала одного из каналов;
- при превышении заданного уровня сигнала;
- если сигнал ниже уровня;
- если сигнал находится внутри заданного региона;
- отрабатываются верхний и нижний гистерезисы.
Характеристики двухканальные анализаторы сигналов СА-02Л:
| Параметр | Значения |
|---|---|
| Общие данные | |
| Количество измерительных каналов | 8 синхронных |
| Напряжение входа | ±10 в |
| Четырнадцать полос пропускания с верхними границами | от 40000 до 50 Гц |
| Собственный шум | <-107дБ |
| Коэффициент гармонических искажений | <-93дБ |
| Неравномерность частотной характеристики в полосе пропускания | <0.3дБ |
| Подавление вне полосы пропускания | <-90дБ |
| Межканальные фазовые искажения | <0.1 градуса |
| Межканальные искажения для модуля | ±0.1 дБ |
| ICP питание на каждый канал (программное управление включением/отключением | 24В, 4мА |
| Перекрестный шум | -100 дБ |
| Параметры анализа | |
| Количество полос анализа выбирается пользователем | до 6400 |
| Режимы сглаживания результатов измерений | Лин., Эксп. |
| Перекрытие данных | 0 - 0.875% |
| Количество режимов запуска | 9 |
